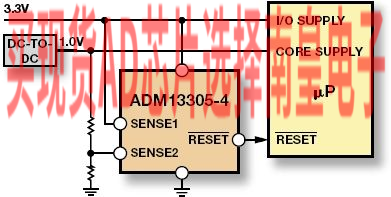

ADM13305是一款双电压监控器，用来监控DSP和微处理器系统中的两个电源，并提供一个复位信号。

共有五种型号可供选用，所有型号均提供内部预调整欠压阈值选项组合，用于监控1.8 V、2.5 V、3.3 V和5 V电源。还有一个可调输入选项，欠压阈值电压为0.6 V。

ADM13305-18、ADM13305-25和ADM13305-33型号具有两个内部固定阈值。ADM13305-4和ADM13305-5提供一个内部固定阈值和一个外部可编程阈值，后者通过电阻串进行编程。有关所有可用选项的列表，请参考“订购指南”。

上电期间，当电源电压超过1.1 V时，RESET置位。然后，该器件监控SENSEv输入引脚，只要任一SENSEv输入仍然低于上升阈值电压VIT+，则RESET输出将会保持低电平。

一旦监测到SENSEv输入的电源电压升至相关阈值以上，则在解除置位之前，复位信号将在复位超时周期内保持低电平。随后，如果SENSEv引脚监测到的电压降至相应下降阈值(VIT)以下，则RESET输出将置位。ADM13305同时具有高电平有效RESET输出和低电平有效RESET输出。

片内看门狗定时器不仅能提供上电复位信号，若微处理器未能在预设超时周期内发出选通脉冲，还能复位微处理器。复位信号也可以由外部按钮，通过手动复位输入引脚置位。

ADM13305采用8引脚、窄体SOIC封装，工作温度范围为40°C至+85°C扩展工业温度范围。

应用

DSP/微控制器监控

工业和便携式设备

无线系统

笔记本电脑/台式电脑

数据手册，Rev. 0，8/07

• 双监控电路
• 电源电压范围：2.7 V至5.5 V
• 预调整阈值选项：1.8 V、2.5 V、3.3 V、5 V
• 0.6 V可调基准电压源
• 电源电流：40 μA（最大值）

• 复位超时：140 ms（最小值）
• 看门狗定时器超时：1.6秒（典型值）
• RESET有效范围：VDD ≥ 1.1 V
• 推挽RESET和输出RESET
• 8引脚、窄体SOIC封装
• 温度范围：−40°C至+85°C

ADM13305-18ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-18ARZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-25ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-25ARZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-33ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-33ARZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-4ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-4ARZRL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-5ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）

ADM13305-5ARZRL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.44（100-499个）；1.09（1000+个）
