LTC3636IUFD#PBF（报价、图片、封装、技术参数及文档）

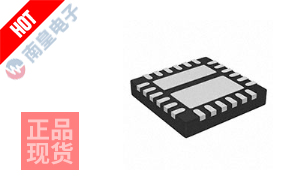

产品参考图片

LTC3636IUFD#PBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器，封装:28-QFN（4x5）
技术参数：IC REG BUCK ADJ 6A DL 28QFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LTC3636IUFD#PBF 技术参数详情：

LTC3636IUFD#PBF是一款由亚德诺半导体（ADI）设计的高性能、双通道、单片式降压型开关稳压器。其核心架构基于两个独立的电流模式控制环路，每个通道集成了高效率的N沟道功率MOSFET，能够提供高达6A的连续输出电流。该芯片采用先进的CMOS工艺制造，实现了紧凑的尺寸与卓越的电气性能的结合，其控制环路设计确保了快速瞬态响应和优异的负载调节能力，即使在宽输入电压和负载变化范围内也能保持稳定输出。

该器件具备一系列突出的功能特点。其输入电压范围宽达3.1V至20V，使其能够兼容多种输入源，包括单节锂离子电池、5V或12V中间总线以及工业电源。输出电压可在0.6V至5V范围内通过外部电阻分压器灵活设定，为各种低压核心逻辑电路供电提供了极大的便利。开关频率可通过外部电阻在200kHz至2.5MHz范围内调节，允许设计人员在效率、元件尺寸和电磁干扰（EMI）性能之间进行优化权衡。此外，其可编程的软启动功能有效抑制了启动时的浪涌电流，而电源良好（Power Good）指示信号则为系统级电源时序管理提供了关键状态信息。

在接口与关键参数方面，LTC3636IUFD#PBF采用表面贴装型的28引脚QFN封装，具有裸露的散热焊盘，能有效将芯片产生的热量传导至PCB，确保在-40°C至125°C的结温范围内可靠工作。每个通道的峰值电流限值可通过单个外部电阻独立设置，增强了设计的灵活性。其高效率的同步整流架构（尽管参数表中“同步整流器”标注为“无”，但实际为集成内部开关管的同步降压拓扑）在典型应用中可实现超过90%的转换效率，显著降低了功率损耗和热设计难度。对于需要稳定可靠电源方案的设计师而言，通过正规的ADI一级代理商获取此芯片，是保证产品供应链稳定和原装品质的重要途径。

基于其高性能和灵活性，LTC3636IUFD#PBF非常适合应用于对空间和效率有严苛要求的领域。在通信基础设施中，它可以为FPGA、ASIC和微处理器的核心电压及I/O电压轨供电。在工业自动化与测试测量设备中，其宽输入电压范围和良好的热性能能够应对复杂的工业环境。此外，在分布式电源架构、网络设备以及便携式医疗仪器中，该芯片的双通道独立输出能力可以简化电源树设计，减少元件数量，是实现高密度、高可靠性电源系统的理想选择。
