LTC6915（具有数字可编程增益的零漂移、精准仪表放大器）-AD代理

LTC6915的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：可变增益放大器(VGA)
技术类目：仪表放大器
功能描述：具有数字可编程增益的零漂移、精准仪表放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6915的产品详情：

LTC6915 是一款精准的可编程增益放大器。可通过一个并行或串行接口将增益设置为 0、1、2、4、8、16、32、64、128、256、512、1024、2048 或 4096。在采用单 5V 电源以及任何设定增益的条件下，CMRR 通常为 125dB。电压失调低于 10uV，且温度漂移小于 50nV/℃。

LTC6915 采用充电平衡采样数据技术将一个差分输入电压转换成一个单端信号，随后再由一个零漂移运算放大器对该单端信号进行放大。

差分输入的工作范围为轨至轨，而单端输出在轨至轨之间摆动。LTC6915 既可在低至 2.7V 的单电源应用中使用，也可在采用双 ±5V 电源的应用中使用。LTC6915 采用 16 引线 SSOP 封装和 12 引线 DFN 表面贴封装。

Applications

热电偶放大器
电子衡器
医疗仪器
应变仪放大器
高分辨率数据采集

LTC6915的优势和特点：

14 级可编程的增益
与增益无关的 125dB CMRR
增益准确度：0.1% (典型值)
最大失调电压：10uV
最大失调电压漂移：50nV/℃
轨至轨输入和输出
用于增益设置的并行和串行 (SPI) 接口
工作电源：2.7V 至 ±5.5V
典型噪声：2.5uVP-P (0.01Hz 至 10Hz)
采用 16 引线 SSOP 和 12 引线 DFN 封装

LTC6915具体的完整产品型号参数及价格（美元）：

LTC6915CDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：3.47（100-499个）；2.75（1000+个）

LTC6915CDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.47（100-499个）；2.75（1000+个）

LTC6915CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.47（100-499个）；2.75（1000+个）

LTC6915CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.47（100-499个）；2.75（1000+个）

LTC6915HGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：4.08（100-499个）；3.25（1000+个）

LTC6915HGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.08（100-499个）；3.25（1000+个）

LTC6915IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.81（100-499个）；3.03（1000+个）

LTC6915IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.81（100-499个）；3.03（1000+个）

LTC6915IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.81（100-499个）；3.03（1000+个）

LTC6915IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.81（100-499个）；3.03（1000+个）

LTC6915的评估套件：

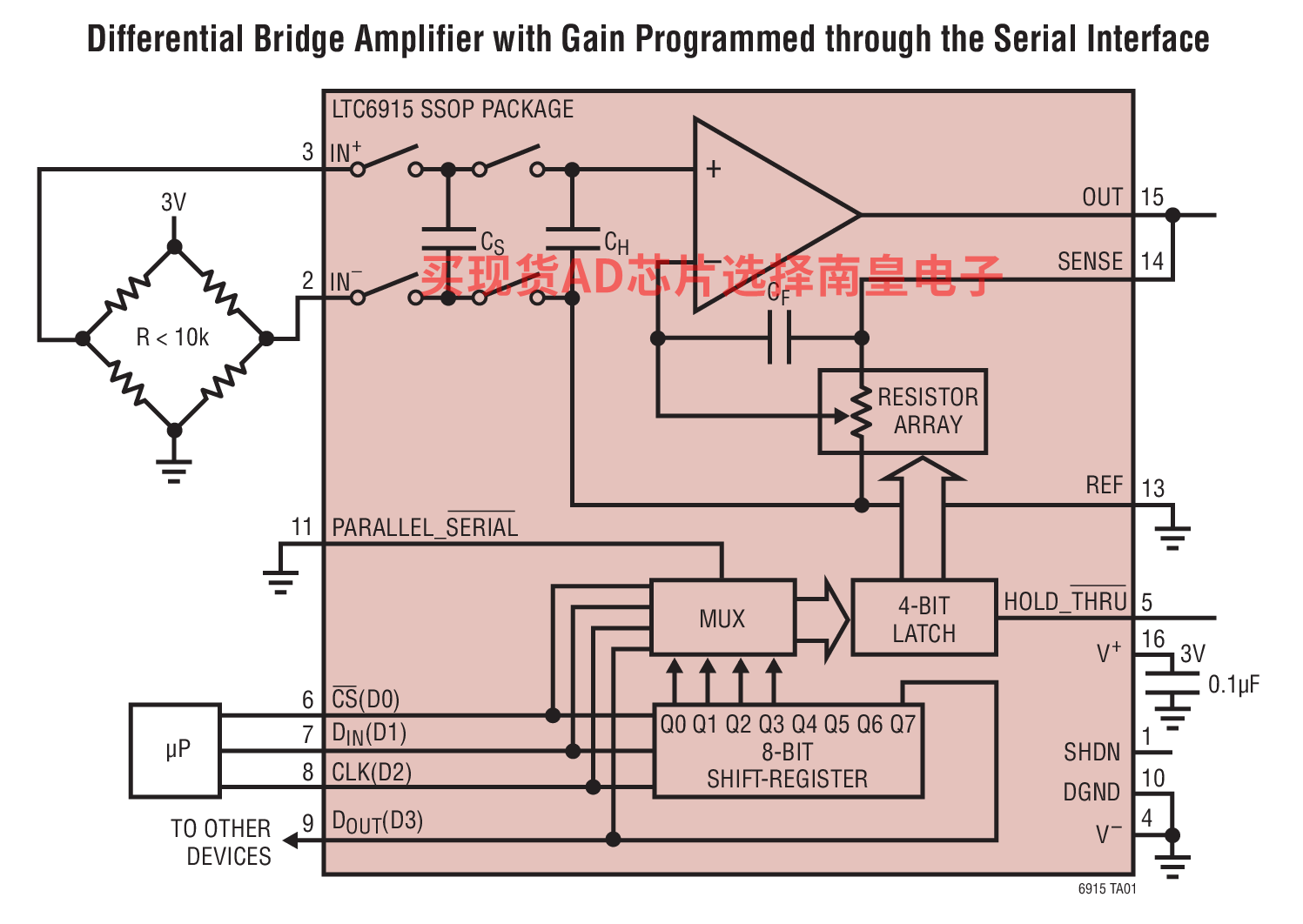

LTC6915的电路图解：

LTC6915的评估套件：
