LTC6263（30MHz、240μA 功率、高效、轨至轨输入 / 输出运放）-AD代理

LTC6263的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：运算放大器
技术类目：低功耗运算放大器（≤ 1mA/放大器）
功能描述：30MHz、240μA 功率、高效、轨至轨输入 / 输出运放
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC6263的产品详情：

LTC6261 / LTC6262 / LTC6263 是单 / 双 / 四路运算放大器，具有低噪声、低功率、低电源电压、以及轨至轨输入和输出。这些器件可在驱动高达 1nF 电容性负载时提供稳定的单位增益。它们拥有 30MHz 增益-带宽乘积、7V/μs 转换速率，而且在采用 1.8V 至 5.25V 电源电压工作时，每个放大器仅消耗 240μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使LTC6261 系列在诸多具有相似电源电流的轨至轨输入输出运放产品当中别具一格。这些运算放大器非常适合于低功率和低噪声应用。

对于那些需要断电功能的应用，LTC6261 和采用 MSOP-10 封装的 LTC6262 提供了停机功能，该功能可把电流消耗降低至 10μA (最大值)。

LTC6261 系列可用作众多市售运放的直接替代产品，以减少功耗及改善输入输出范围和性能。

Applications

微功率有源滤波器
便携式仪表
电池或太阳能供电型系统
汽车电子

LTC6263的优势和特点：

增益带宽乘积：30MHz
低静态电流：240μA
运放可驱动高达 1nF 的电容性负载
失调电压：400μV (最大值)
轨至轨输入和输出
电源电压范围：1.8V 至 5.25V
输入偏置电流：100nA (最大值)
CMRR / PSRR：100dB / 95dB
停机电流：10μA (最大值)
工作温度范围： –40°C 至 125°C

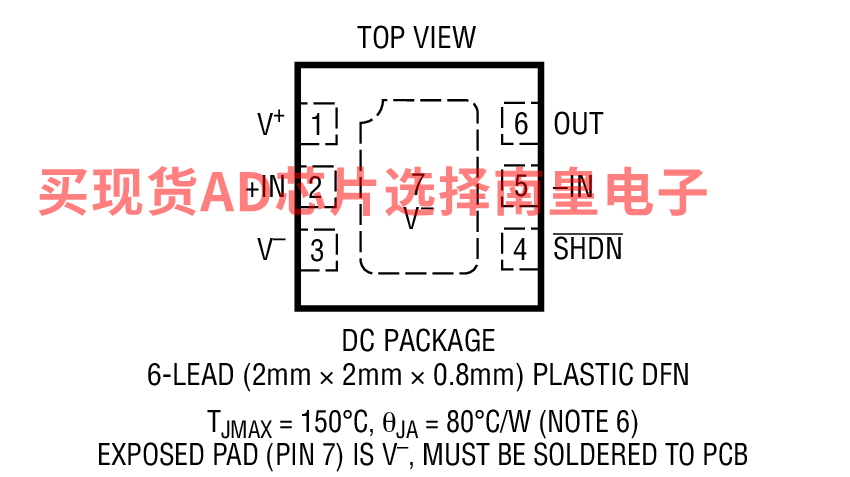

单路器件采用 6 引脚 TSOT-23、2mm x 2mm DFN 封装

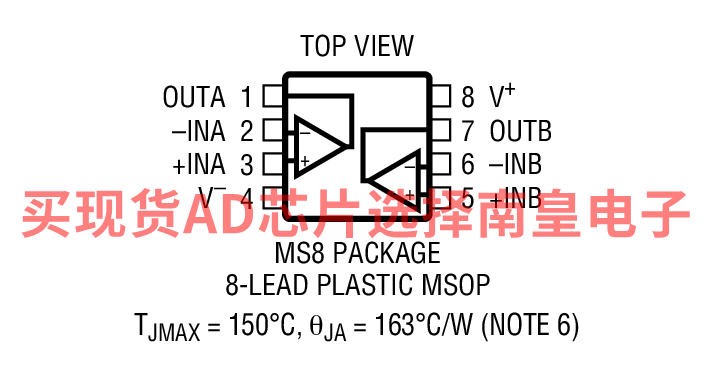

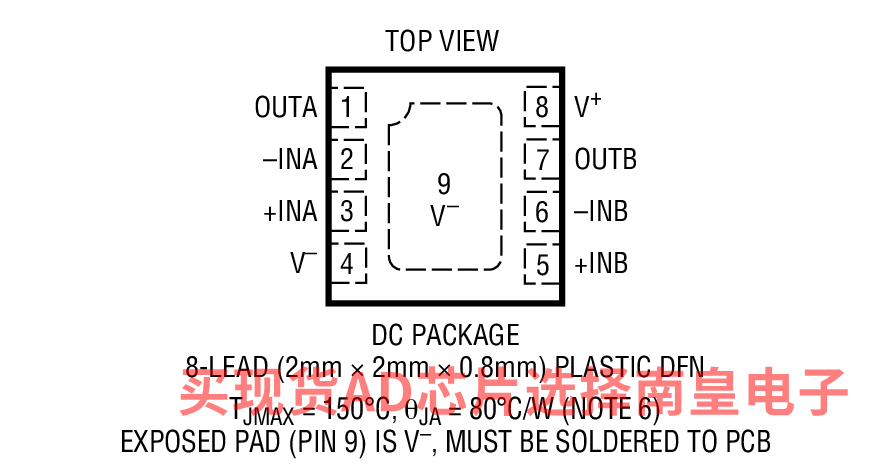

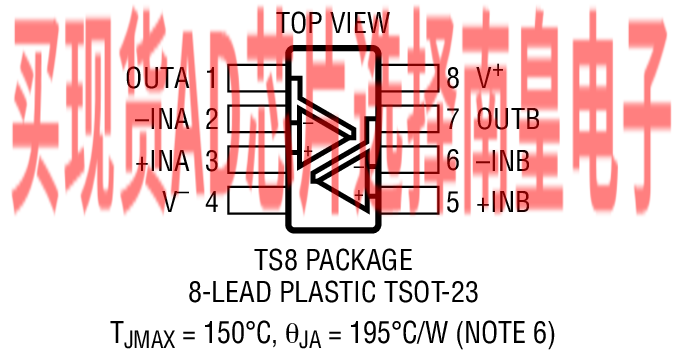

双路器件采用 8 引脚 MS8、MS10、TSOT-23、2mm x 2mm DFN 封装
四路器件采用 MS16 封装

LTC6263具体的完整产品型号参数及价格（美元）：

LTC6263HMS#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.07（100-499个）；3.5（1000+个）

LTC6263HMS#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.07（100-499个）；3.5（1000+个）

LTC6263IMS#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：3.26（100-499个）；2.79（1000+个）

LTC6263IMS#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.26（100-499个）；2.79（1000+个）

LTC6263的评估套件：

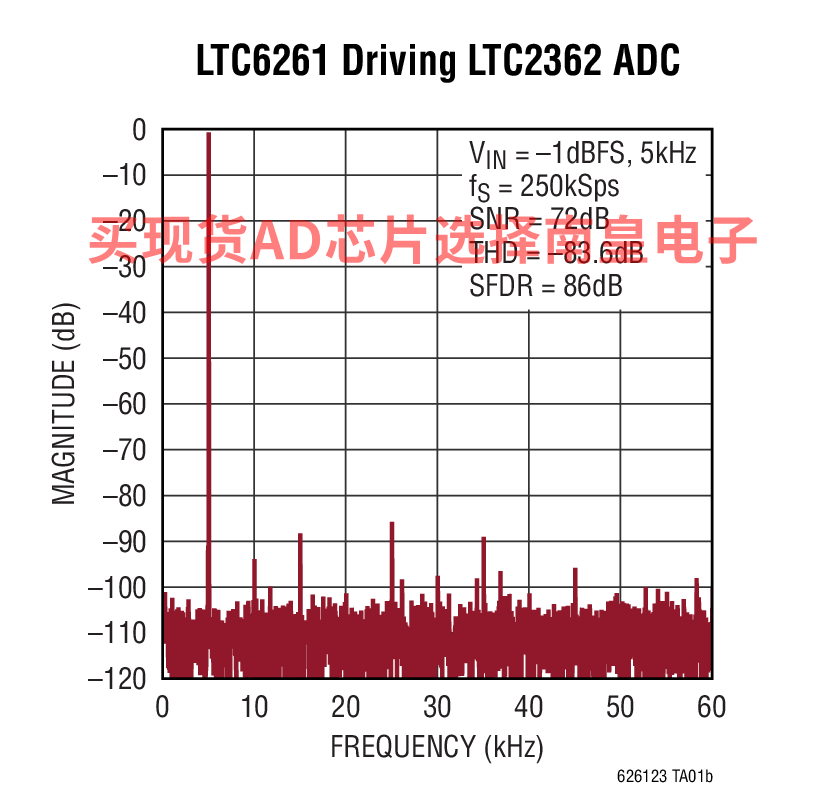

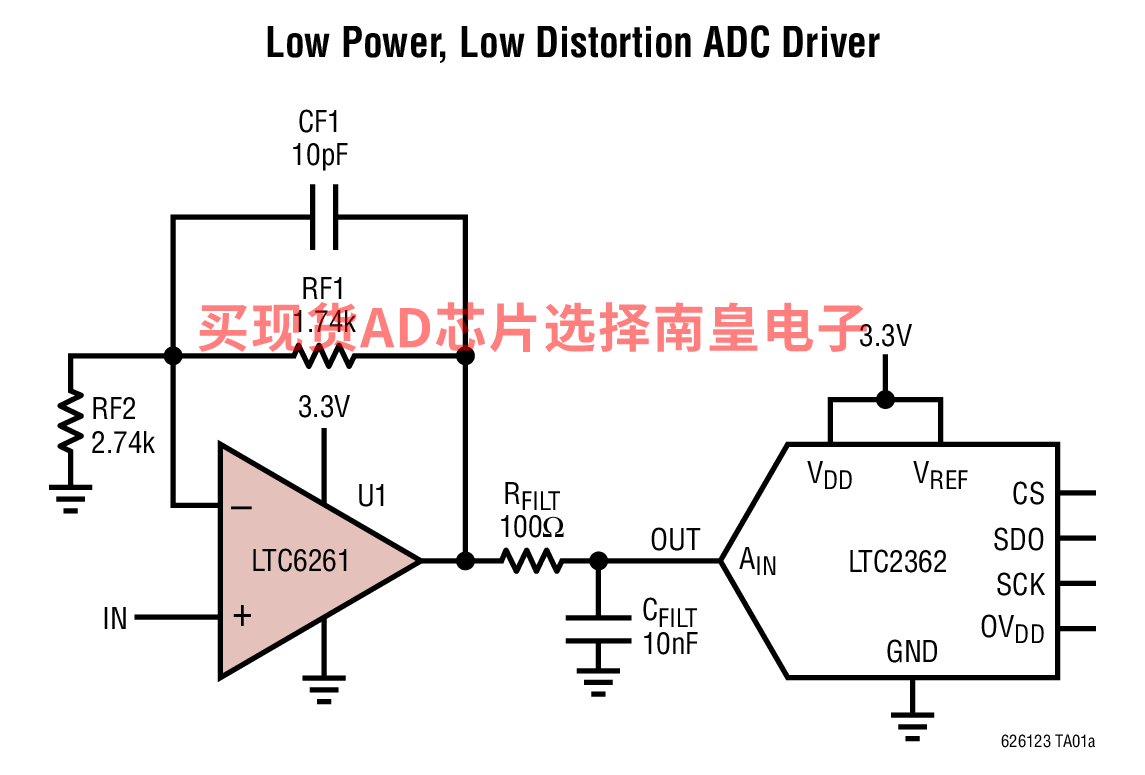

LTC6263的电路图解：

LTC6263的评估套件：
