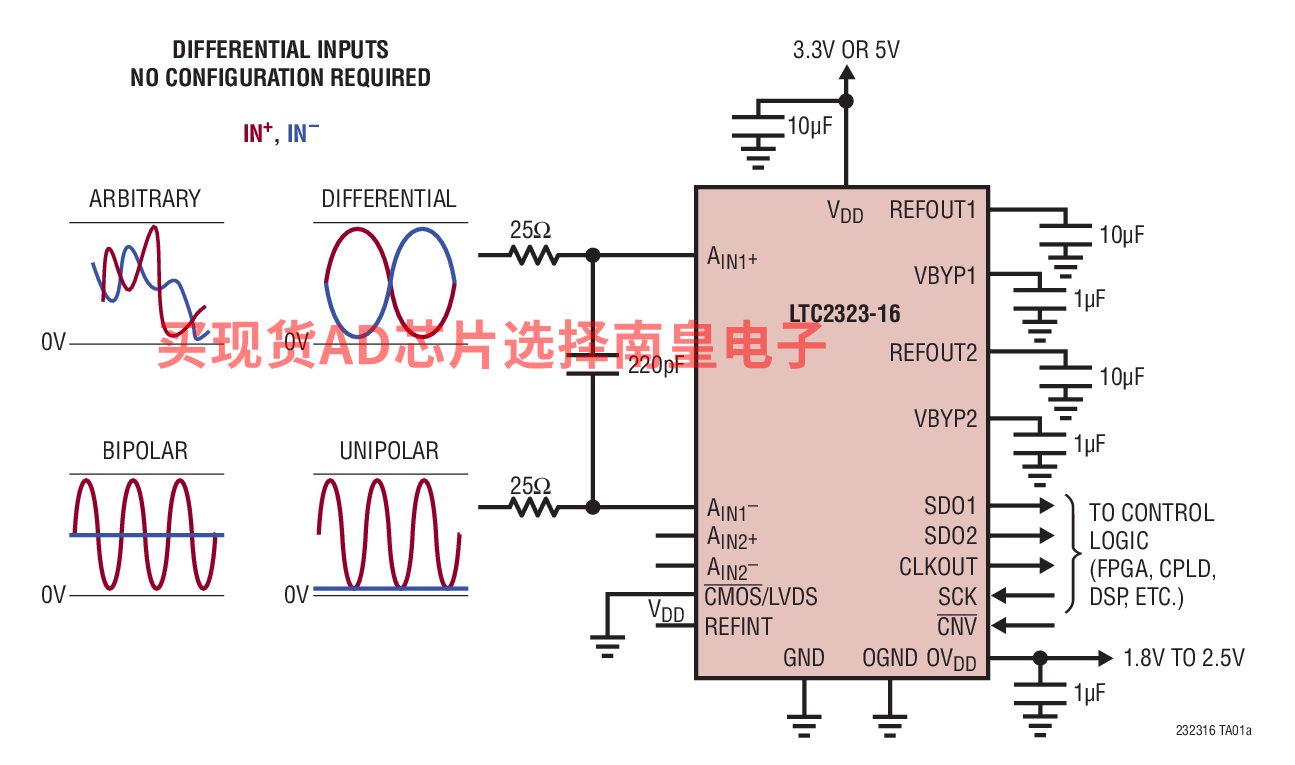

LTC2323-16 是一款低噪声、高速、双通道 16 位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2323-16 采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2323-16 实现了 ±4LSB INL (典型值)、无漏失码 (在 16 位) 和 81dB SNR。

LTC2323-16 具有一个内置的低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2323-16 还具有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 5Msps 的高吞吐速率和单周期延迟特性使 LTC2323-16 成为众多高速应用的理想选择。LTC2323-16 每个通道仅消耗 40mW 的功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。

应用

• 高速数据采集系统
• 通信
• 远程数据采集
• 成像
• 光网络
• 汽车
• 多相电机控制

• 5Msps 吞吐速率
• ±4LSB INL (典型值)
• 保证 16 位，无漏失码
• 8VP-P 差分输入和宽输入共模范围

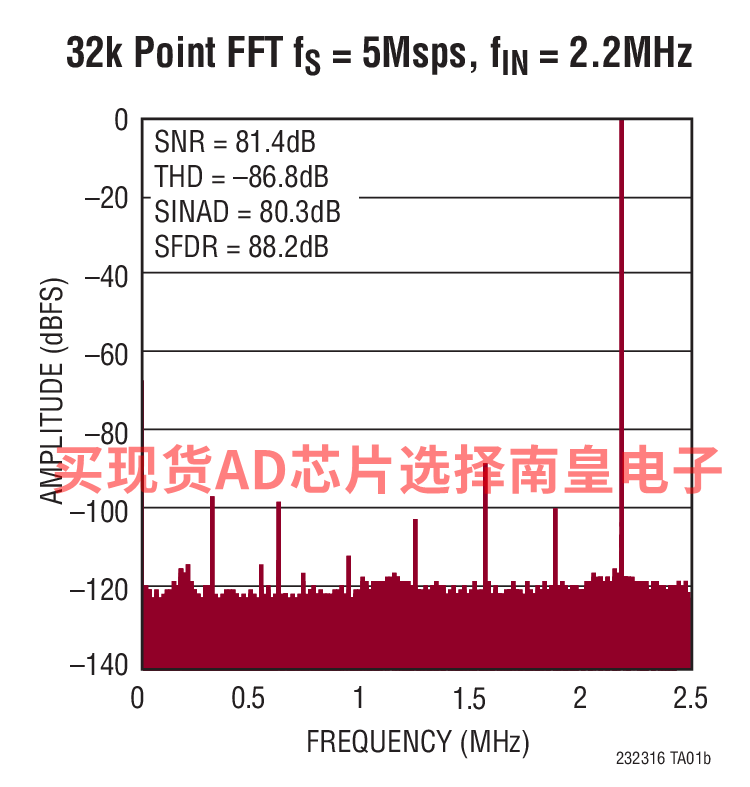

• 在 fIN = 2MHz 时的 SNR 典型值为 81dB
• 在 fIN = 2MHz 时的 THD 典型值为 –85dB
• 保证运作至 125ºC
• 单 3.3V 或 5V 电源
• 低漂移 (20ppm/ºC 最大值) 2.048V 或 4.096V 内部基准
• 1.8V 至 2.5V I/O 电压
• CMOS 或 LVDS SPI 兼容型串行 I/O
• 功率耗散：每个通道为 40mW (典型值)

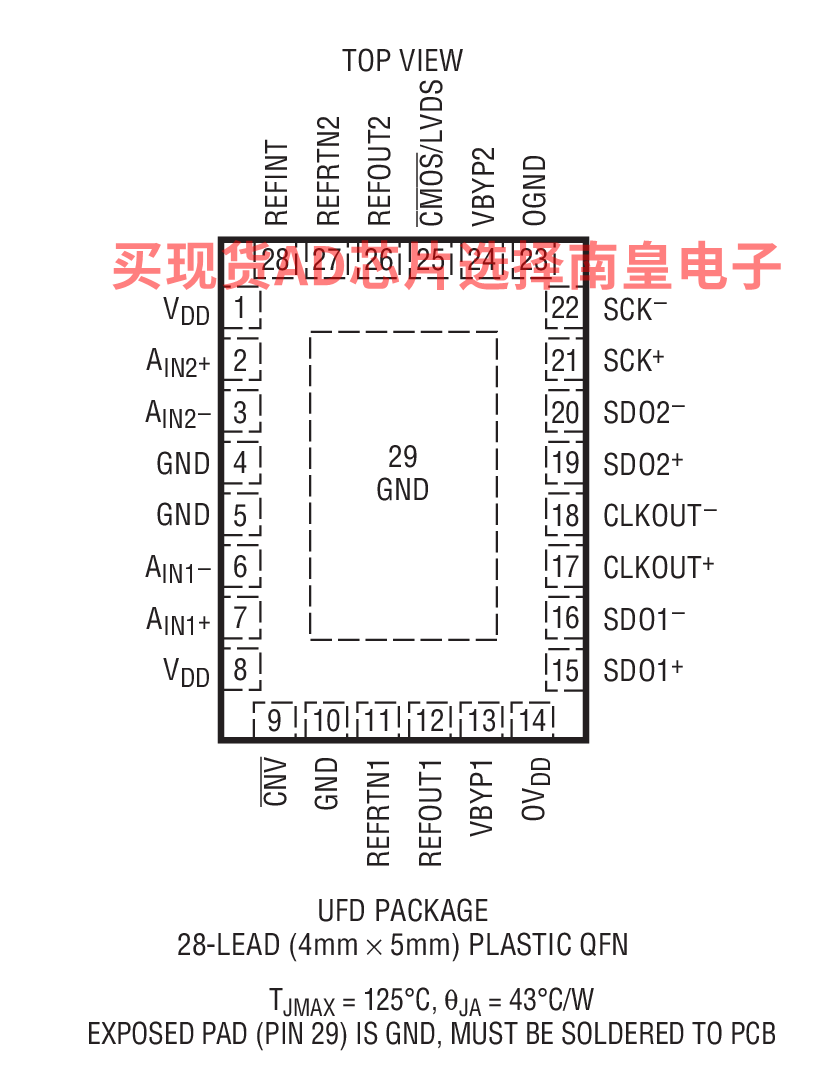

• 小外形 28 引脚 (4mm x 5mm) QFN 封装

LTC2323CUFD-16#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：18.7（100-499个）；15.41（1000+个）

LTC2323CUFD-16#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：18.7（100-499个）；15.41（1000+个）

LTC2323HUFD-16#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：22.11（100-499个）；18.22（1000+个）

LTC2323HUFD-16#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：22.11（100-499个）；18.22（1000+个）

LTC2323IUFD-16#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：20.03（100-499个）；16.51（1000+个）

LTC2323IUFD-16#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：20.03（100-499个）；16.51（1000+个）

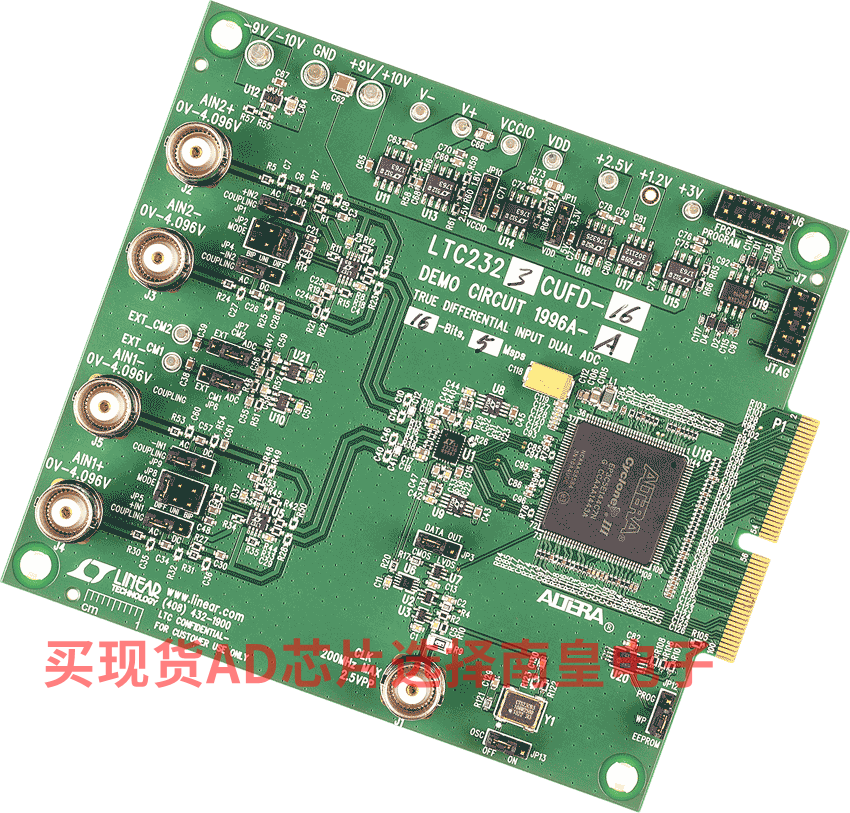

DC1996A-A：LTC2323-16演示板 | 双通道、16位5Msps真差分输入串行SAR ADC（需要DC890）

演示电路1996A内置LTC2323系列。这些差分、双通道、16位、串行高速逐次逼近型寄存器(SAR) ADC具有高达5Msps的采样速率，采用28引脚QFN封装。LTC2323系列具有20ppm/°C的内部基准电压源以及支持CMOS和LVDS逻辑的SPI兼容串行接口。请注意，该演示板默认配置为CMOS操作；有关LVDS操作，请参见JP3下的笔记。该演示手册针对LTC2323，但适用于该系列中的所有器件，主要区别在于采样速率和位数。
