LTC2309（具 I2C 接口的 8 通道、12 位 SAR 型 ADC）-AD代理

LTC2309的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：精密模数转换器- 20 MSPS
技术类目：多路复用模数转换器
功能描述：具 I2C 接口的 8 通道、12 位 SAR 型 ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2309的产品详情：

LTC2309 是一款低噪声、低功率、8 通道、12 位逐次逼近型 ADC，具有一个 I2C 兼容型串行接口。该 ADC 包括一个内部基准和一个全差分采样及保持电路，用于降低共模噪声。LTC2309 从一个内部时钟运作，旨在实现一个 1.3μs 的快速转换时间。

LTC2309 采用单 5V 电源，在 1ksps 吞吐速率条件下的吸收电流仅为 300μA。当不执行转换操作时，该 ADC 将进入打盹模式，从而降低了功耗。

LTC2309 采用小型 24 引脚 4mm x 4mm QFN 和 20 引脚 TSSOP 封装。内部 2.5V 基准和 8 通道多路复用器进一步降低了 PCB 板级空间要求。

低功耗和小外形尺寸使 LTC2309 非常适合于电池供电型和便携式应用，而二线式 I2C 兼容型串行接口则令该 ADC 成为空间受限型系统的一种上佳选择。

应用

工业过程控制
电动机控制
加速计测量
电池供电型仪器
隔离型和/或远程数据采集
电源监视

LTC2309的优势和特点：

12 位分辨率
低功率：1.5mW (在 1ksps)、35μW (睡眠模式)
14ksps 吞吐速率
低噪声：SNR = 73.4dB

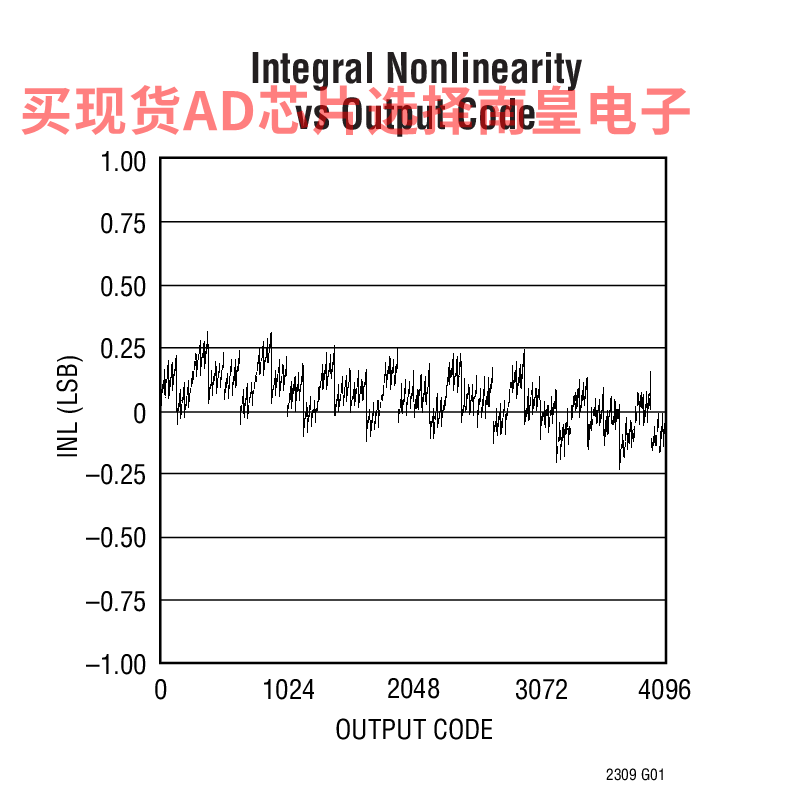

保证无漏失码
单 5V 电源
具有 9 个地址和一个全局地址 (用于实现同步) 的二线式 I2C 兼容型串行接口
快速转换时间：1.3μs
内部基准
内部 8 通道多路复用器
内部转换时钟
单极或双极输入范围 (可利用软件来选择)
在 -40ºC 至 125ºC 范围内保证运作 (TSSOP 封装)

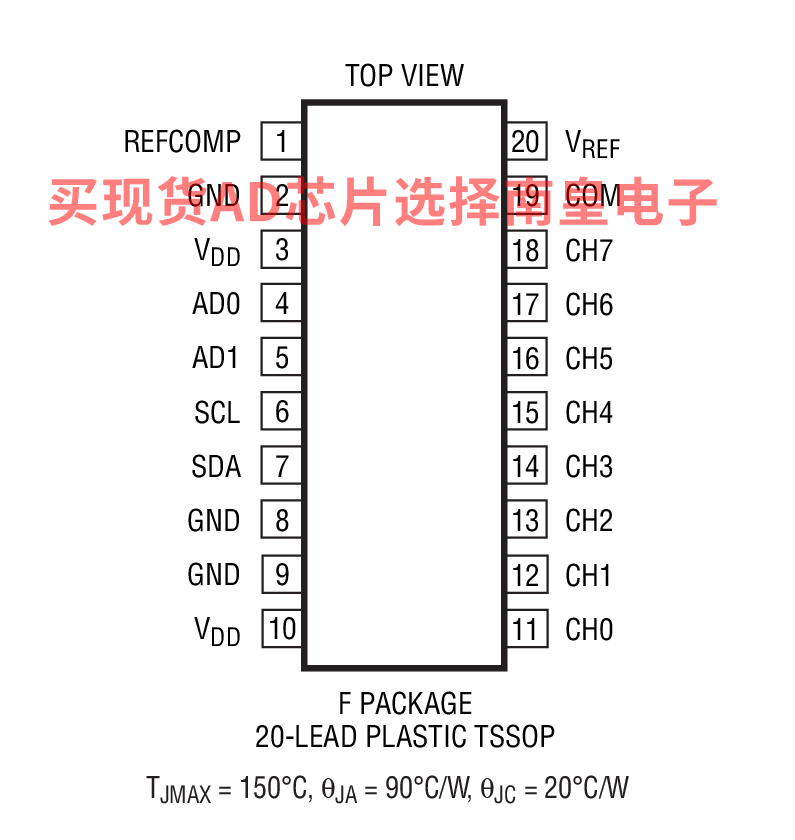

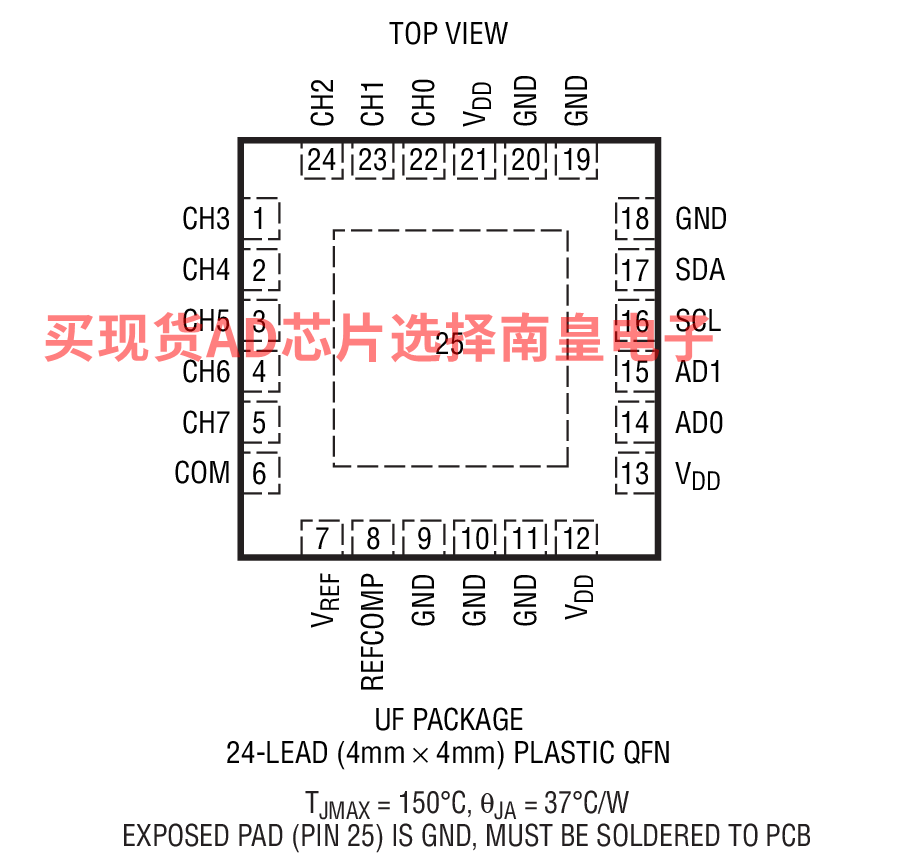

24 引脚 4mm x 4mm QFN 和 20 引脚 TSSOP 封装

LTC2309具体的完整产品型号参数及价格（美元）：

LTC2309CF#PBF，封装：20-Lead TSSOP，包装形式及数量：管装，74，工作温度：0 to 70C，AD官网报价：5.57（100-499个）；3.61（1000+个）

LTC2309CF#TRPBF，封装：20-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.57（100-499个）；3.61（1000+个）

LTC2309CUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：5.33（100-499个）；3.61（1000+个）

LTC2309CUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.33（100-499个）；3.61（1000+个）

LTC2309HF#PBF，封装：20-Lead TSSOP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：6.31（100-499个）；5.17（1000+个）

LTC2309HF#TRPBF，封装：20-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.31（100-499个）；5.17（1000+个）

LTC2309IF#PBF，封装：20-Lead TSSOP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：6.37（100-499个）；4.32（1000+个）

LTC2309IF#TRPBF，封装：20-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.37（100-499个）；4.32（1000+个）

LTC2309IUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：6.37（100-499个）；4.32（1000+个）

LTC2309IUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.37（100-499个）；4.32（1000+个）

LTC2309的评估套件：

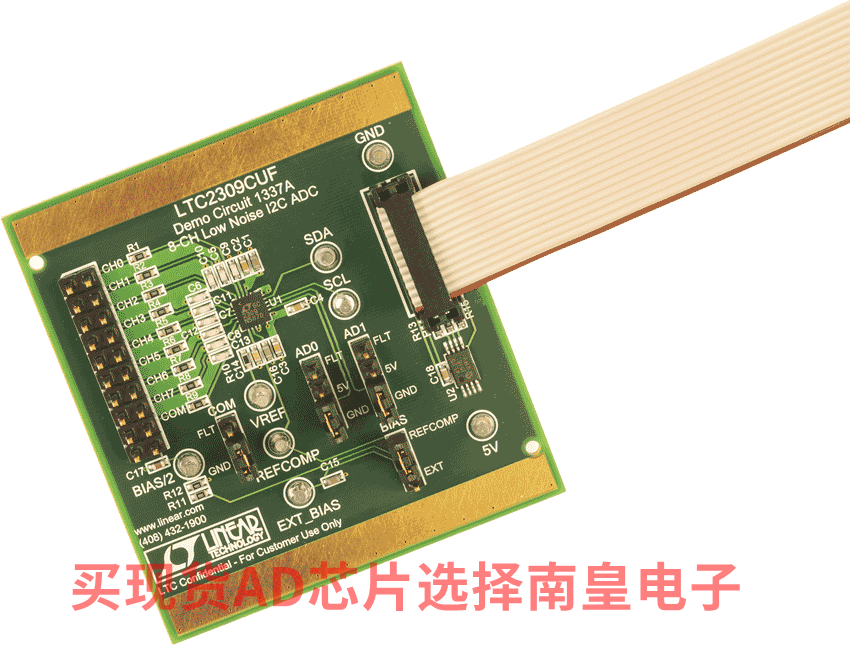

DC1337A：LTC2309 Demo Board | 12-Bit, 8-Channel SAR ADC with I2C I/F (requires DC2026)

Demonstration circuit 1337 features the LTC2309, a low noise, low power, 8-Channel, 12-Bit, successive approximation ADC with an I2C compatible serial interface. The LTC2309 is available in a 24-pin 4mm × 4mm QFN package. DC1337 demonstrates the DC performance of the LTC2309 in conjunction with the DC590B quick evaluation data collection board.

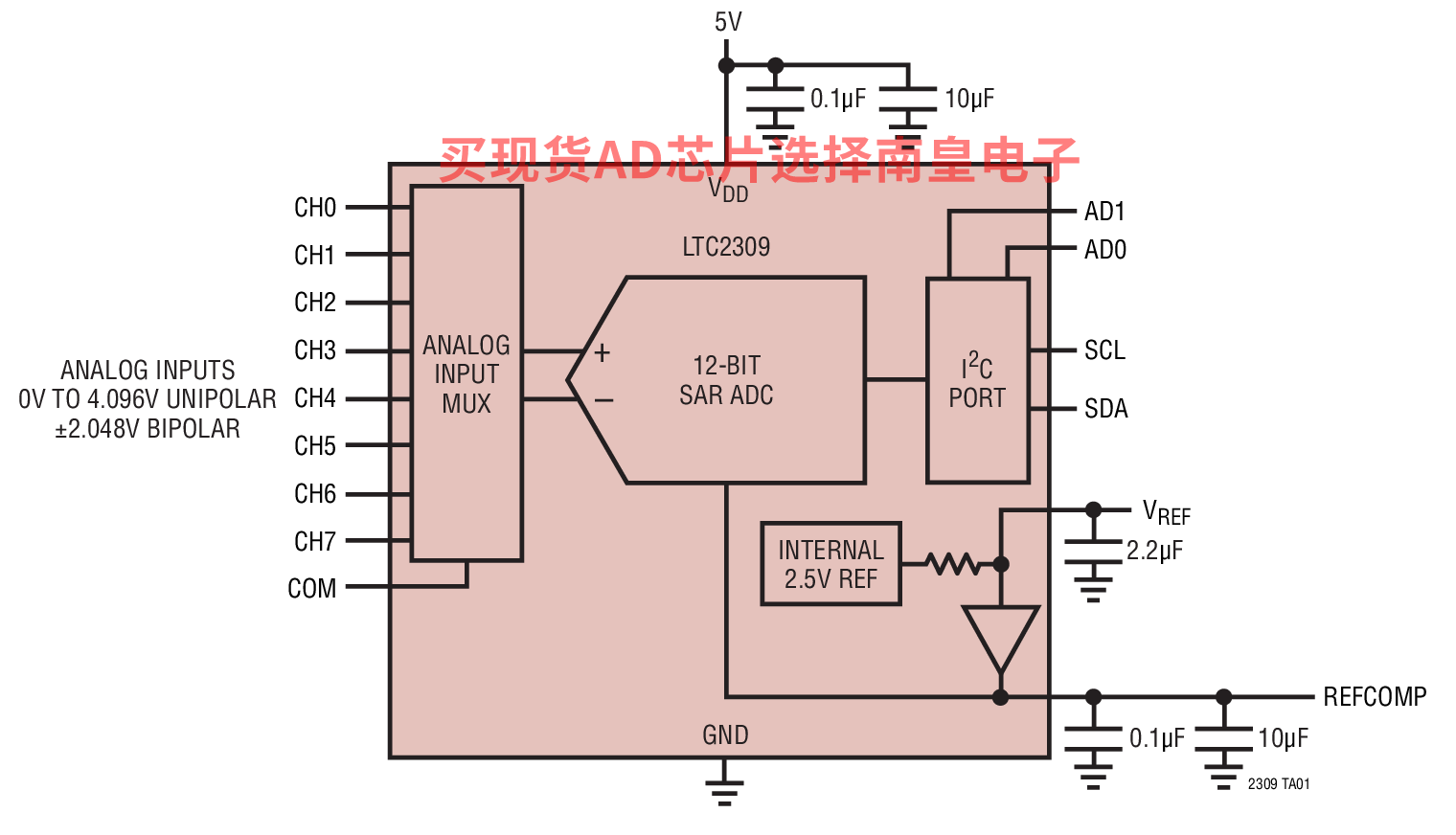

LTC2309的电路图解：

LTC2309的评估套件：
