LTC1659 是一款采用 MSOP 封装的单电源、轨至轨电压输出、12 位数模转换器 (DAC)。该器件内置了一个轨至轨输出缓冲放大器和一个简单易用的三线式可级联串行接口。

LTC1659 的输出摆幅从 0V 至 VREF。REF 输入可连接至 VCC，后者的变化范围会在 2.7V 至 5.5V。这提供了一个从 0V 至 VCC 的轨至轨输出摆幅。当采用一个 5V 电源时，LTC1659 仅吸收 250μA 电流。

LTC1659 具备有保证的 ±0.5LSB 最大 DNL，因而使其在校准、控制和修整 / 调节应用中胜人一筹。低电源电流和小型 MSOP 尺寸则使 LTC1659 非常适合电池供电型应用。

应用

• 数字校准
• 工业过程控制
• 自动测试设备
• 蜂窝电话

• 经过缓冲的真正轨至轨电压输出

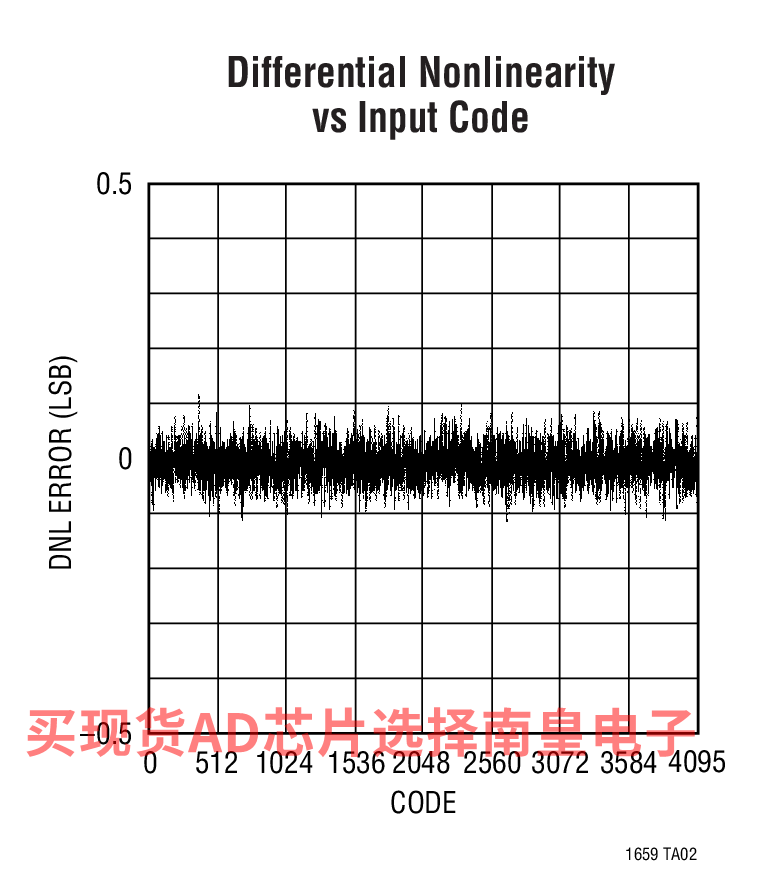

• 最大 DNL 误差：0.5LSB
• 12 位分辨率
• 工作电源：3V 至 5V
• 输出摆幅从 0V 至VREF
• VREF可连接至 VCC
• 时钟输入端上的施密特触发器提供了直接光耦合器接口
• 上电复位将 DAC 清零至 0V
• 三线式可级联串行接口
• 低成本
• 8 引脚 SO 封装和 MSOP 封装

LTC1659CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：6.21（100-499个）；5.7（1000+个）

LTC1659CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.21（100-499个）；5.7（1000+个）

LTC1659CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：5.46（100-499个）；5.19（1000+个）

LTC1659CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.46（100-499个）；5.19（1000+个）

LTC1659IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.05（100-499个）；6.16（1000+个）

LTC1659IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.05（100-499个）；6.16（1000+个）

LTC1659IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：5.98（100-499个）；5.65（1000+个）

LTC1659IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.98（100-499个）；5.65（1000+个）
