LTC1408是一款具有6个同步采样差分输入的14位、600ksps ADC。该器件采用小型32引脚(5mm x 5mm) QFN封装，当采用单3V电源时，电流消耗仅为5mA。睡眠关断功能可将功耗降低至6μW。低功耗与小型封装的组合使得LTC1408很适合便携式应用。

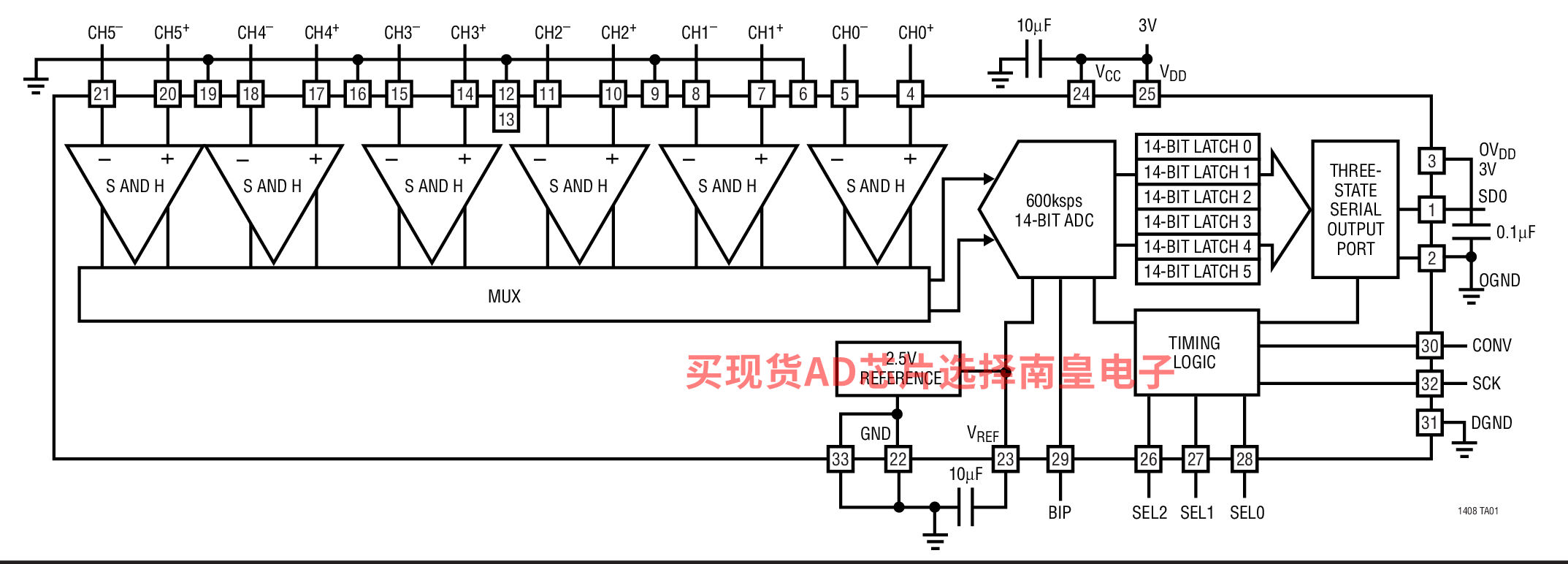

LTC1408具有6个单独的差分输入，在CONV信号的上升沿同步采样。然后，以每信道100ksps的速率对这6个采样输入进行转换。

共模抑制达90dB，这使得用户能够从信号源对信号进行差分测量，从而消除接地环路和共模噪声。

根据BIP引脚状态的不同，该器件可对0V至2.5V单极输入（或±1.25V双极输入）实施差分转换。任何模拟输入均可拥有轨至轨摆幅，只要差分输入范围得以保持即可。

根据SEL2、SEL1和SEL0输入的逻辑状态，可压缩转换序列，以对6个以下的通道进行转换。

串行接口通过96个时钟将6个转换结果发出，以便与标准串行接口兼容。

应用

• 多相功率测量
• 多相电机控制
• 数据采集系统
• 不间断电源

• 具有 6 个同时采样差分输入的 600ksps ADC
• 每个通道的吞吐速率为 100ksps
• 76dB SINAD
• 低功耗：15mW
• 3V 单电源操作
• 2.5V 内部带隙基准，可利用外部基准进行过驱动
• 三线式串行接口
• 内部转换由 CONV 引脚来触发
• 睡眠 (6µW) 停机模式
• 打盹 (3.3mW) 停机模式
• 0V 至 2.5V 单极、或 ±1.25V 双极差分输入范围
• 90dB 共模抑制
• 纤巧型 32 引脚 (5mm x 5mm) QFN 封装

LTC1408CUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：12.52（100-499个）；10.36（1000+个）

LTC1408CUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：12.52（100-499个）；10.36（1000+个）

LTC1408IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：15.02（100-499个）；12.42（1000+个）

LTC1408IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：15.02（100-499个）；12.42（1000+个）

DC887A：LTC1408 14位、6通道同步采样ADC（需要DC890B）

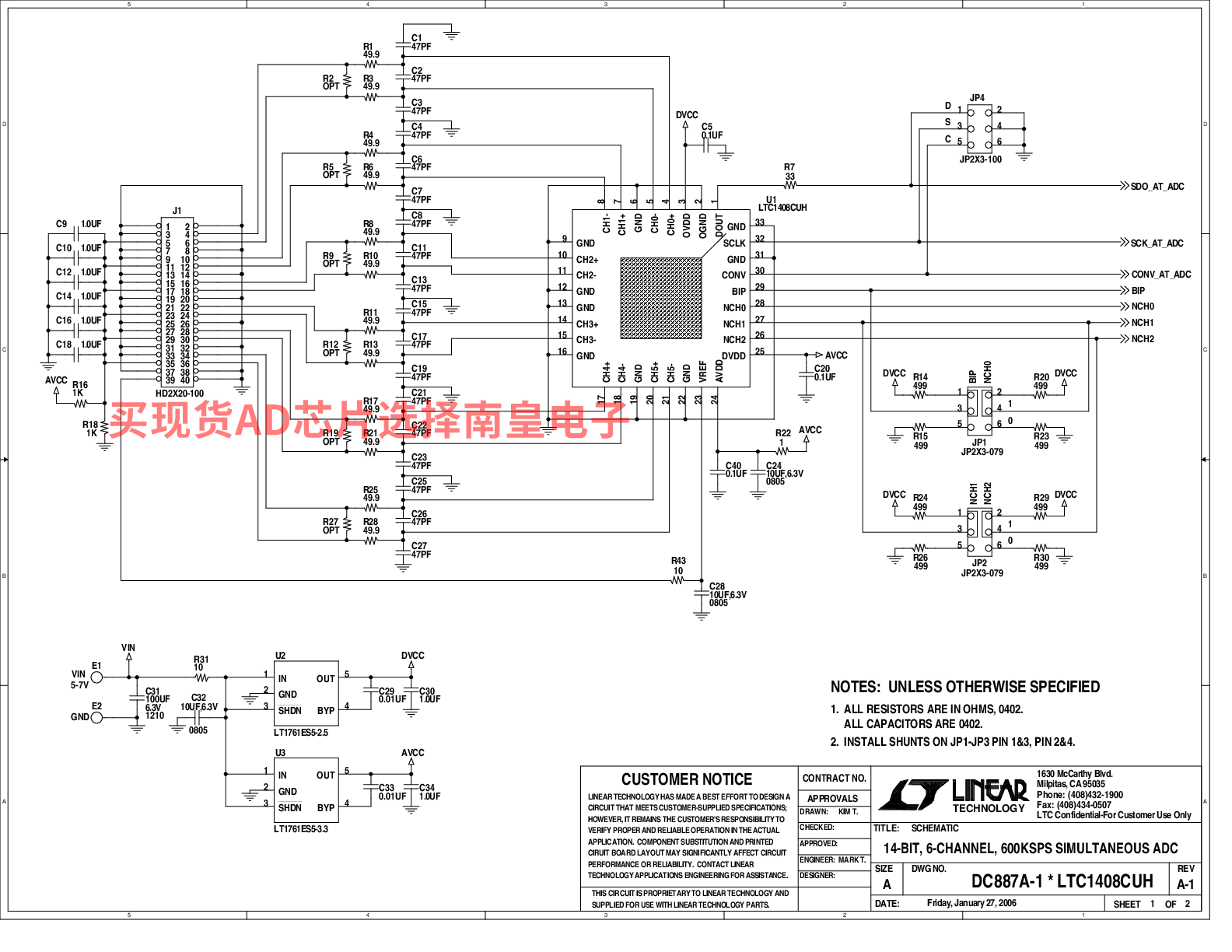

DC887A：具有关断功能的LTC1408 6通道、14位、600ksps同步采样ADC演示板。

---

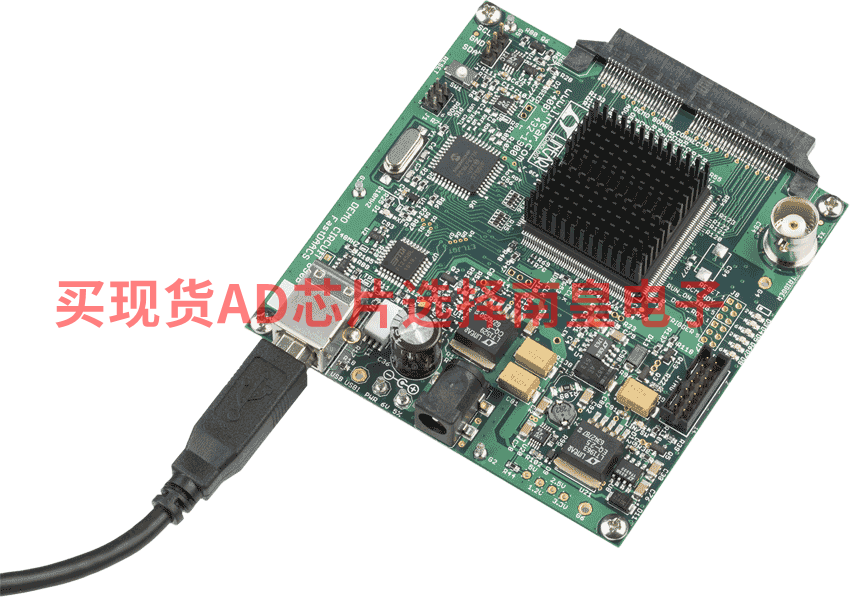

DC890B：用于PScope评估套件的USB数据采集控制器（最高250Mbps，CMOS/LVDS）

DC890B - 演示板
