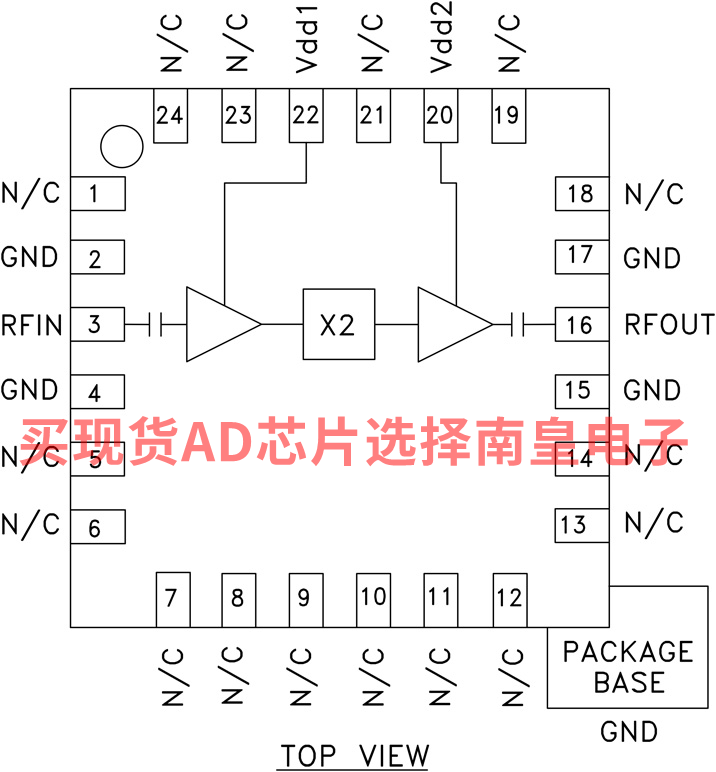

HMC575LP4(E)是一款x2有源宽带倍频器，使用GaAs PHEMT技术，采用符合RoHS标准的无引脚SMT封装。 由3 dBm信号驱动时，该倍频器提供+17 dBm的典型输出功率，在6至9 GHz的频率下工作。 相对于输出信号电平，Fo和3Fo隔离为15 dBc。

这款倍频器具有隔直的I/O，非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-140 dBc/Hz，有助于保持良好的系统噪声性能。 HMC575LP4(E)可兼容表面贴装制造技术。

应用

• 无线本地环路
• 点对点和VSAT无线电
• 测试仪器仪表
• 军事和太空

• 高输出功率： +17 dBm
• 低输入功率驱动： -2至+6 dBm
• FO、3FO隔离： 15 dBc
• 100 KHz SSB相位噪声： -140 dBc/Hz

• 单电源： +5V (90 mA)
• 符合RoHS标准的4x4 mm SMT封装

HMC575LP4，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：34.07（100-499个）

HMC575LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：30.98（100-499个）

HMC575LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：30.98（100-499个）

HMC575LP4TR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：34.07（100-499个）

EVAL-HMC575LP4：HMC575LP4 评估板

本页提供评估HMC575LP4的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
