LT6559 是一款低成本、高速、三路放大器，其专为在采用单 5V 电源时实现卓越的视频性能、而且还可内置于小占板面积的 3mm x 3mm QFN 封装而优化。凭借 300MHz 的 –3dB 带宽、150MHz 的 0.1dB 带宽、和 800V/μs 的转换速率，LT6559 的动态性能是高速 RGB 或 YPBPR 视频应用的绝佳选择。

对于键盘-视频-鼠标 (KVM) 切换开关或可选视频输入等多路复用应用，该器件的每个通道都具有一个独立的高速启用 / 停用引脚。每个放大器将在 30ns 内接通和在 40s 内关断。当启用时，每个放大器从一个 5V 电源吸收 3.9mA。LT6659 采用 4V 至 12V 的单电源电压、和 ±2V 至 ±6V 的分离型电源工作。

LT6559 可提供紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 –40°C 至 85C°。LT6559 运用凌力尔特 (现隶属 ADI) 专有的互补双极型工艺制造。

• RGB / YPBPR 电缆驱动器
• LCD 投影机
• KVM 切换开关
• A/V 接收机
• MUX 放大器
• 复合视频电缆驱动器
• ADC 驱动器



• 采用 5V 和 ±5V 电源的 300MHz 带宽 (AV = 1、2 和 –1)
• 0.1dB 增益平坦度：150MHz (AV = 1、2 和 –1)
• 高转换速率：800V/μs
• 宽电源范围：

  • ±2V 至 ±6V (双电源)
  • 4V 至 12V (单电源)
• 80mA 输出电流
• 低电源电流：每个放大器为 3.9mA
• 停机模式
• 快速接通时间：30ns
• 快速关断时间：40ns

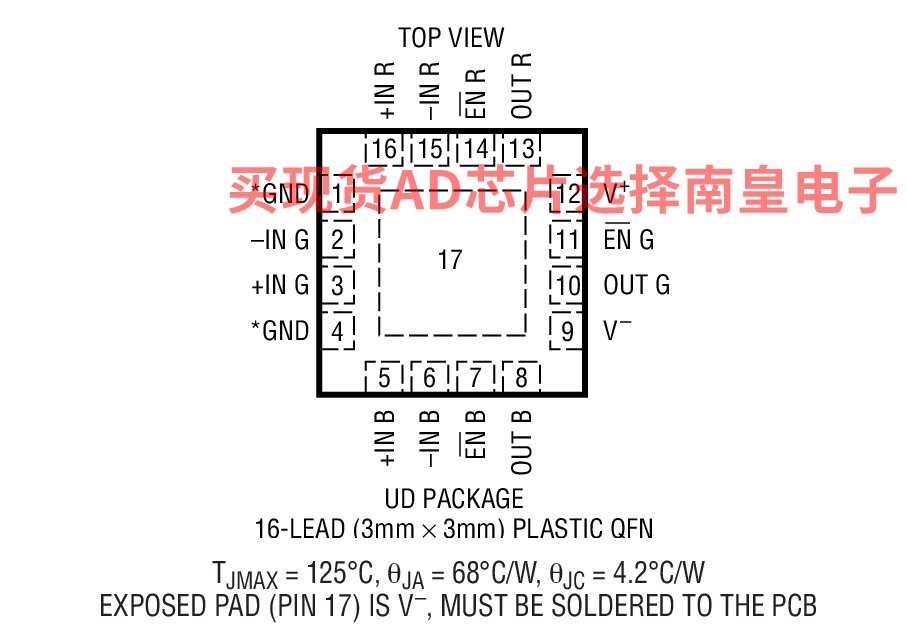

• 仅高 0.75mm 的小外形 16 引脚 3mm x 3mm QFN 封装

LT6559CUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：1.34（100-499个）；1.11（1000+个）

LT6559CUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.34（100-499个）；1.11（1000+个）

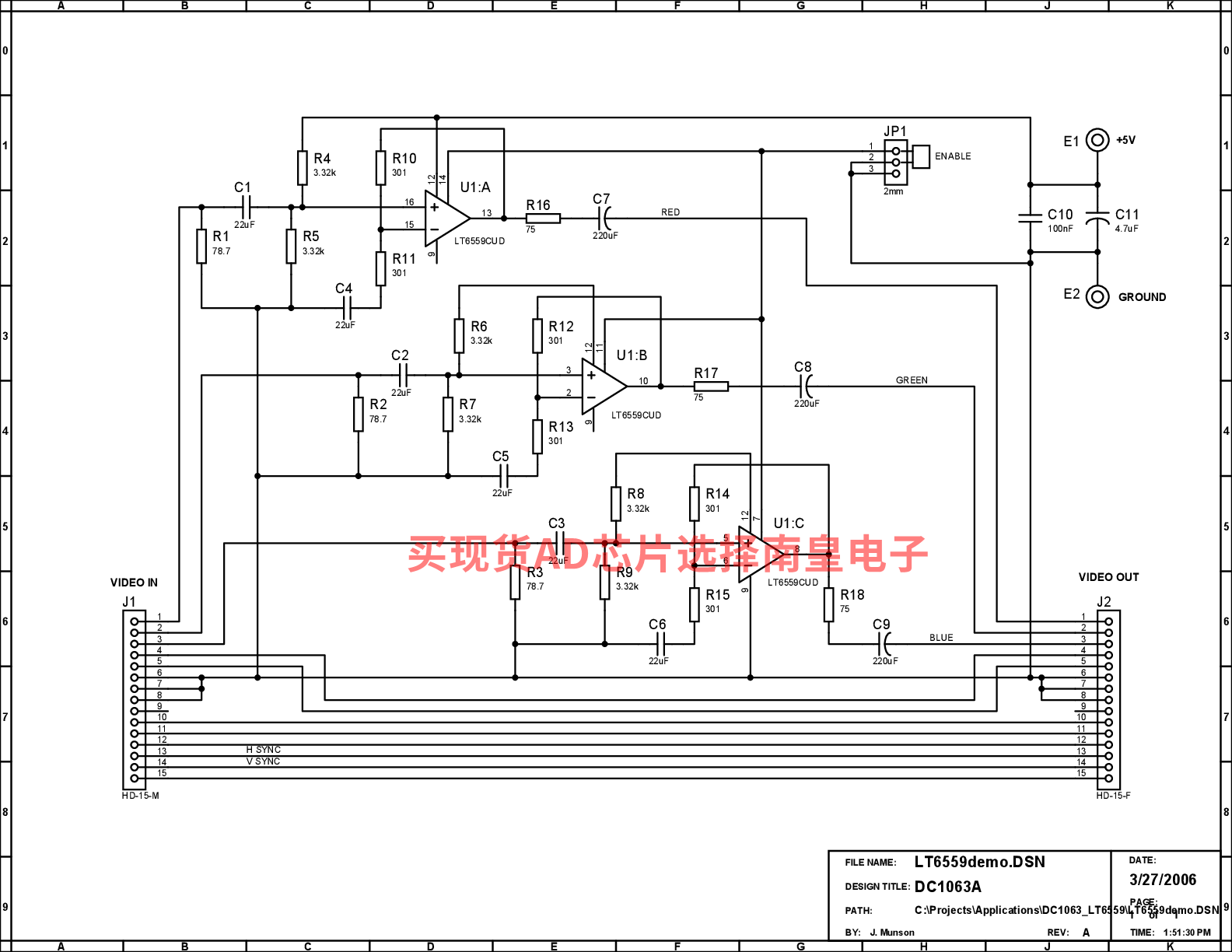

DC1063A：LT6559 Demo Board | RGB Triple Video Amplifier

DC1063A: Demo Board for the LT6559 Low Cost 5V/±5V 300MHz Triple Video Amplifier in 3mm × 3mm QFN.
