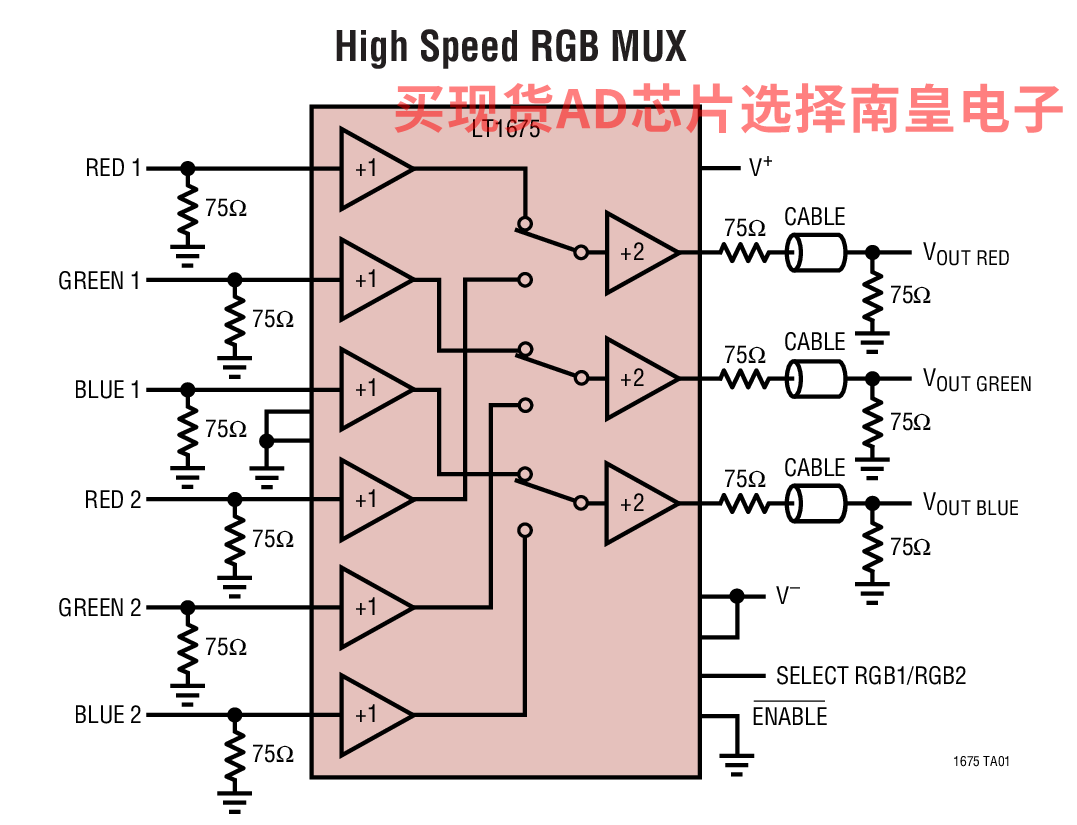

LT1675 是一款高速 RGB 多路复用器，专为像素切换和快速工作站绘图而设计。该器件片内集成了 3 个单刀双掷 (SPDT) 开关和 3 个电流反馈放大器。电流反馈放大器负责驱动双端接 50Ω 或 75Ω 电缆，并针对数值为 2 的固定增益进行配置，因而免除了 6 个外部增益设定电阻器。SPDT 开关被设计为“先断后连”，以较大限度减少耦合至输入的无用信号。

LT1675-1 是具有两个输入、单个输出的单通道版本，非常适合视频同步等单通道应用。

LT1675 拥有高切换速度的关键是凌力尔特 (现隶属 ADI) 的专有高速双极型工艺。该多路复用器 (MUX) 能够以高于 100MHz 的速率在信号源之间切换，具有高于 1100V/μs 的转换速率和 250MHz 的 –3dB 带宽。电源要求为 ±4V 至 ±6V，功耗仅为 300mW (采用 ±5V 电源) 或 100mW (LT1675-1)。可扩展特性采用停用引脚将关断器件中的功耗减低至接近 0mW。

与采用大尺寸多引脚封装的同类竞争解决方案不同，LT1675 可提供 16 引脚窄体 SSOP 封装。这种小占板面积 (SO-8 封装的尺寸) 可打造一款非常干净的高性能解决方案。LT1675-1 采用纤巧型 MSOP 封装和 SO-8 封装。

应用

• RGB 切换
• 工作站绘图
• 像素切换
• 同轴电缆驱动器
• 高速信号处理

• 100MHz 像素切换
• –3dB 带宽：250MHz
• 通道切换时间：2.5ns
• 可扩展至较大的阵列
• 可直接驱动电缆
• 高转换速率：1100V/μs
• 低切换瞬变：50mV
• 停机电源电流：100μA
• 输出短路保护

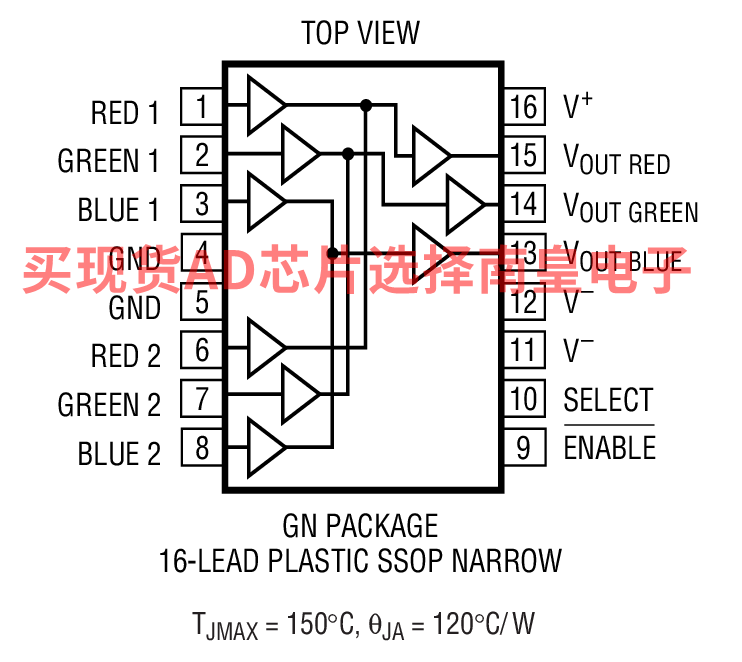

• 采用小型 16 引脚 SSOP 封装

LT1675CGN，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：

LT1675CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.93（1000+个）

LT1675CGN#TR，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：

LT1675CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.2（100-499个）；3.93（1000+个）

LT1675CMS8-1#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.76（100-499个）；2.54（1000+个）

LT1675CMS8-1#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.76（100-499个）；2.54（1000+个）

LT1675CS8-1，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：

LT1675CS8-1#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.47（100-499个）；2.31（1000+个）

LT1675CS8-1#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.47（100-499个）；2.31（1000+个）

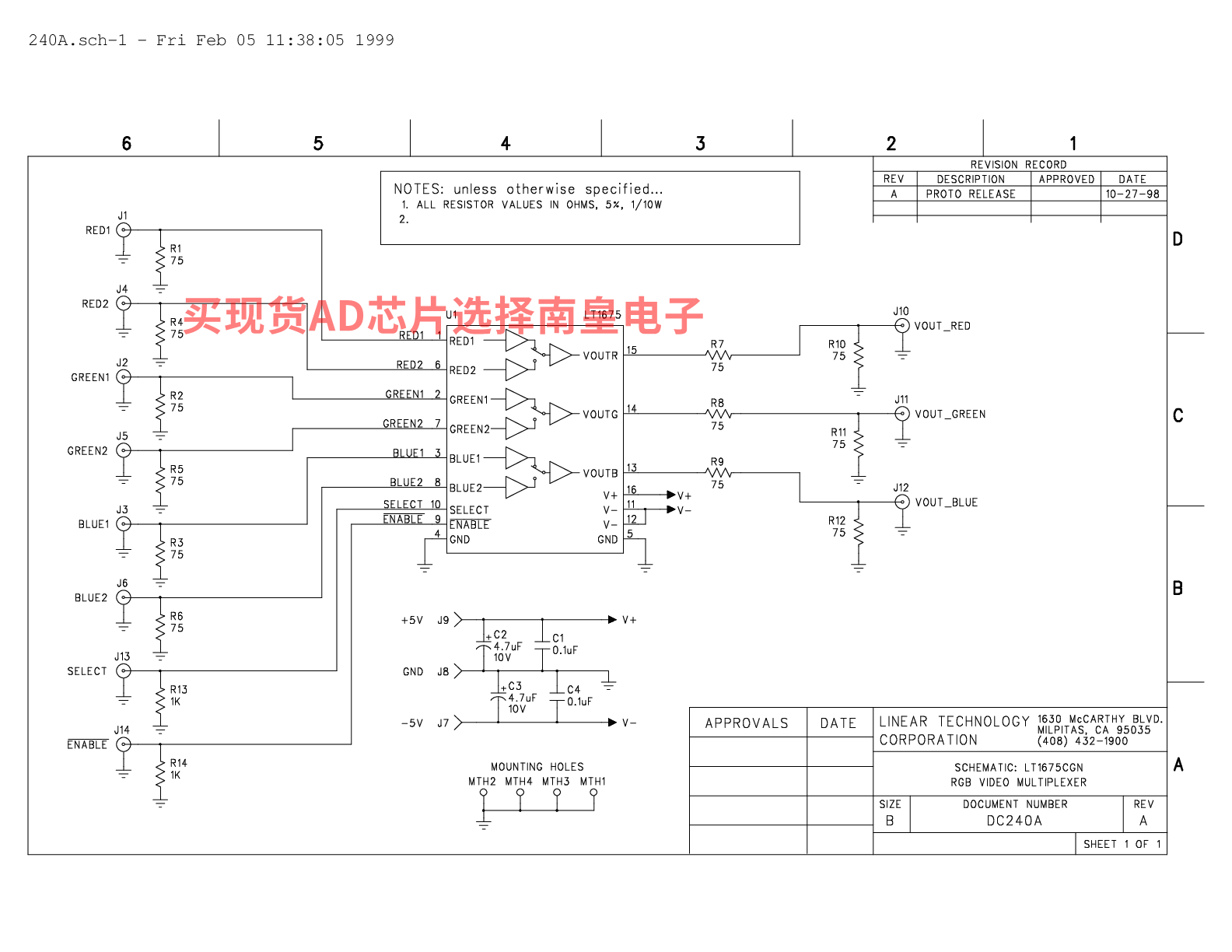

DC240A：LT1675CGN | 集成电流反馈放大器的250MHz RGB视频2:1多路复用器

DC240A：LT1675集成放大器的250MHz、三通道和单通道RGB多路复用器演示板。
