LT1102（LT1102 - 高速、精准、JFET 输入仪表放大器 (固定增益 = 10 或 100)）-AD代理

LT1102的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：仪表放大器
技术类目：仪表放大器
功能描述：LT1102 - 高速、精准、JFET 输入仪表放大器 (固定增益 = 10 或 100)
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT1102的产品详情：

LT1102 是首款采用低成本、节省空间型 8 引脚封装的快速 FET 输入仪表放大器。该器件提供了 10 和 100 的固定增益以及超卓的增益准确度 (0.01%) 和非线性度 (3ppm)。无需外部增益设定电阻器。

与同类竞争的高速仪表放大器相比，转换速率、稳定时间、增益-带宽乘积、过驱动恢复时间均有所改善。

业界优质的速度性能与令人印象深刻的精准度指标组合在一起：小于 10pA 的输入偏置和失调电流，180μV 失调电压。和其他的 FET 输入仪表放大器不同，在 LT1102 上，总误差中没有输出失调电压的贡献，而且温度每上升 10°C，输入偏置电流并不会倍增。实际上，在 70°C 环境温度条件下输入偏置电流仅为 40pA。

应用

快速稳定模拟信号处理
多路复用输入数据采集系统
采用高电阻桥接器、电容传感器、光电探测传感器的高源阻抗信号放大
采用 <1Hz 低通滤波的桥式放大器

LT1102的优势和特点：

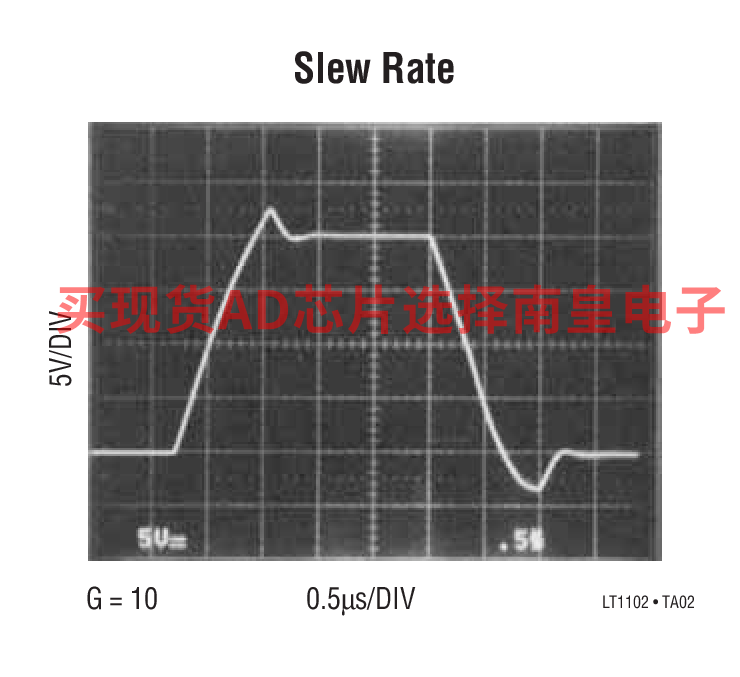

转换速率：30V/μs
增益带宽乘积：35MHz
稳定时间 (0.01%)：3μs
过驱动恢复：0.4μs
增益误差：0.05% (最大值)
增益漂移：5ppm/°C
增益非线性：16ppm (最大值)
失调电压 (输入 + 输出)：600μV (最大值)
- 温度漂移：2μV/°C
输入偏置电流：40pA (最大值)
输入失调电流：40pA (最大值)
- 温度漂移 (至 70°C)：0.5pA/°C

LT1102具体的完整产品型号参数及价格（美元）：

LT1102ACN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：8.69（100-499个）；8.25（1000+个）

LT1102CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：6.19（100-499个）；5.94（1000+个）

LT1102IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.75（100-499个）；7.44（1000+个）

LT1102的评估套件：

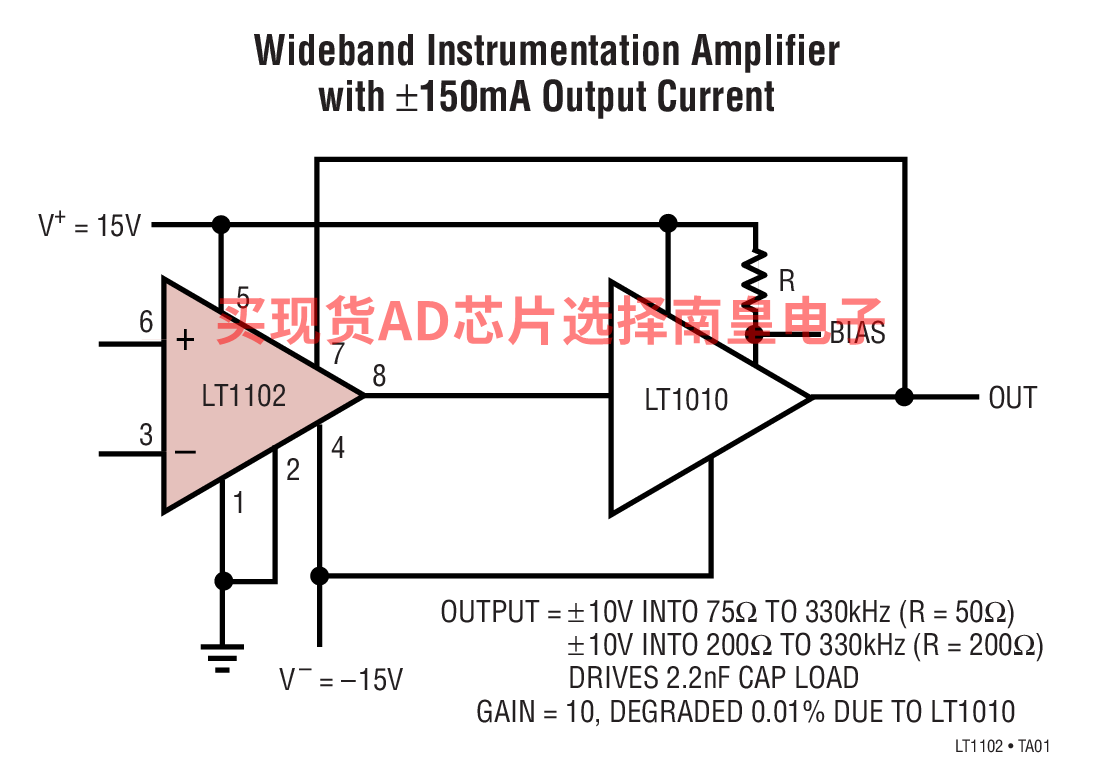

LT1102的电路图解：

LT1102的评估套件：
