HMC996LP4E是一款GaAs PHEMT MMIC模拟可变增益放大器和/或驱动器放大器，工作频率范围为5至12 GHz。 该放大器提供高达18.5 dB增益、高达+23 dBm P1dB以及高达+34 dBm输出IP3（最大增益），采用+5V电源供电时功耗仅为170 mA，非常适合微波无线电应用。 另外还提供增益控制电压引脚(Vctrl)，支持高达22 dB可变增益控制。 出色的增益平坦度使得HMC996LP4E适合于EW、ECM和雷达应用。 HMC996LP4E采用符合RoHS标准的4 x 4 mm QFN无引脚封装，兼容大规模表贴制造技术。

应用

• 点对点无线电
• 点对多点无线电
• EW与ECM子系统
• X频段雷达
• 测试设备和传感器

• 宽增益控制范围： 22 dB
• 单控制电压： -1至-4.5V
• 最大增益下的输出IP3：
  +34 dBm
• 输出P1dB： +22 dBm
• 无需外部匹配

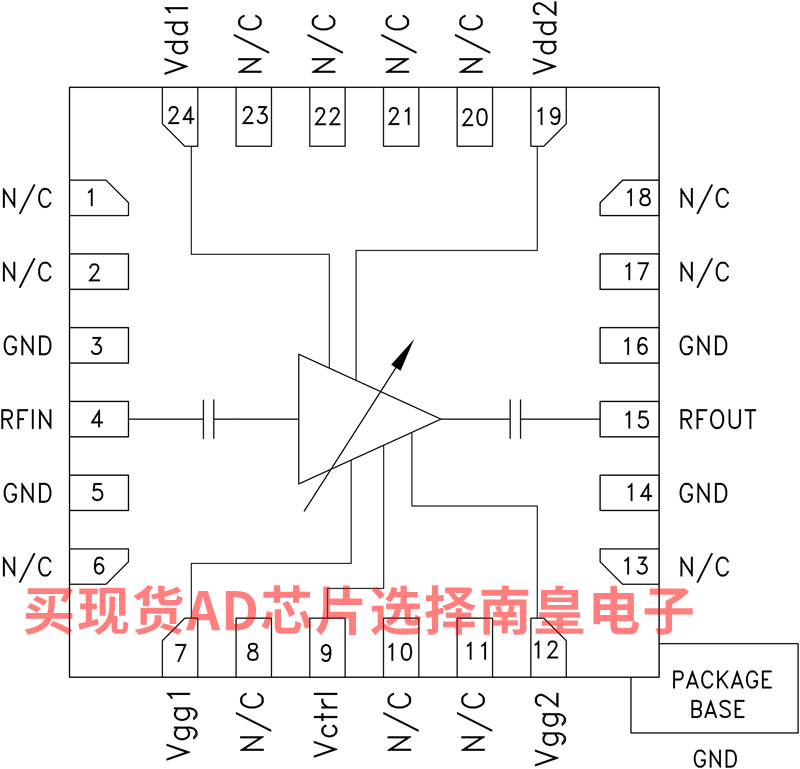

• 24引脚4x4 mm SMT封装： 16 mm²

HMC996LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：15.22（100-499个）

HMC996LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：15.22（100-499个）

EVAL-HMC996LP4E：HMC996LP4E评估板

本页提供评估HMC996LP4E的评估板订购信息。
