HMC871（EA光学调制器驱动器，采用SMT封装，DC

HMC871的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：光学数据路径
技术类目：调制器驱动器
功能描述：EA光学调制器驱动器，采用SMT封装，DC - 20 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC871的产品详情：

HMC871LC5是一款GaAs MMIC PHEMT分布式驱动器放大器，采用无引脚5x5mm表贴封装。该放大器工作频率范围为DC至20 GHz，提供15 dB增益。输出摆幅交叉点可调节，饱和输出摆幅为4Vp-p。增益平坦度在0.5 dB时极为出色，且在10 Gbps工作速率下具有300 fs的极低加性RMS抖动。

HMC871LC5为VSR和千兆以太网设计人员提供针对不同输出驱动要求的可扩展功耗特性（Vout = 2.5Vp-p时<0.25W，Vout = 4Vp-p时<0.6W）。 HMC871LC5的电源(Vdd)工作范围极宽，为+5V至+8V，且I/O内部匹配至50 Ω。

应用

SONET OC-192和SDH-STM-64传输系统
10 GbE发射机
10 Gbps VSR模块
用于40 Gbps DQPSK模块的前置驱动器
用于测试与测量设备的宽带增益模块

HMC871的优势和特点：

宽电源电压范围：5V至8V
高达4Vp-p的可调输出幅度
低加性RMS抖动，<300fs

低直流功耗：0.25W（Vout = 2.5Vp-p，Vdd = 5V）
交叉点调节
32引脚5x5mm SMT封装： 25mm²

HMC871具体的完整产品型号参数及价格（美元）：

HMC871LC5，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：112.85（100-499个）

HMC871LC5TR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：112.85（100-499个）

HMC871LC5TR-R5，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：112.85（100-499个）

HMC871的评估套件：

EVAL-HMC871LC5：HMC871LC5评估板

无

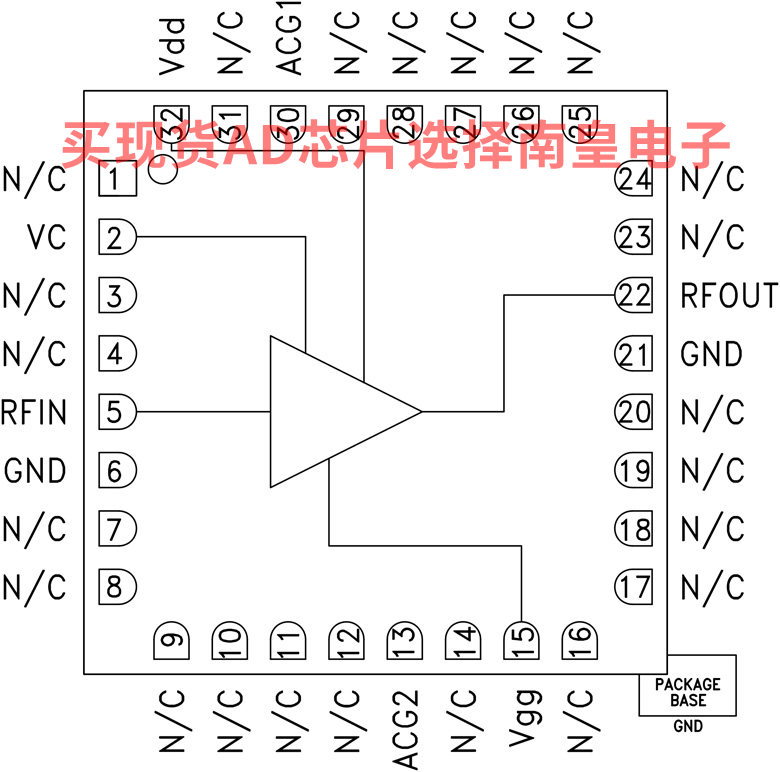

HMC871的电路图解：

HMC871的评估套件：
