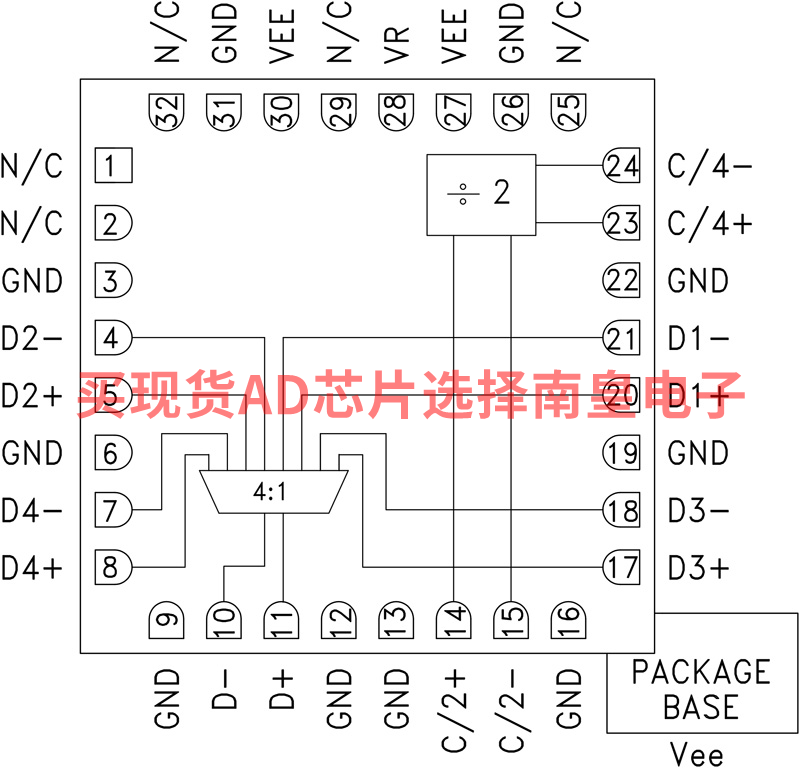

HMC854LC5是一款4:1多路复用器，设计用于28 Gbps数据串行应用。 多路复用器在输入时钟的上升沿锁存四个差分输入。 该器件使用半速率时钟的上升沿和下降沿来串行传输数据。 片上生成1/4速率时钟输出信号，可用来使数据与多路复用器同步。 多路复用器为直流耦合，支持宽带工作。

HMC854LC5的所有时钟和数据输入均采用CML并通过片上50 Ω端接至正电源GND，可采用直流或交流耦合。 差分输出的信号源端接至50 Ω，同样可交流或直流耦合。 输出可直接连接50 Ω接地端接系统，或者通过CML逻辑输入驱动器件。 HMC854LC5还集成一个输出电平控制引脚VR，可用于损耗补偿或信号电平优化。 HMC854LC5采用-3.3V单电源供电，提供符合ROHS标准的5x5 mm SMT封装。

应用

• SONET OC-192
• 宽带测试和测量
• 串行数据传输高达28 Gbps
• 多路复用模式：
  4:1 （28 Gbps NRZ）
  2:1 （14 Gbps RZ和NRZ）
• FPGA接口

• 差分与单端工作
• 半速率时钟输入
• ¼速率参考时钟输出
• 快速上升和下降时间： 16 ps
• 低功耗： 510 mW（典型值）

• 可编程差分输出电压摆幅： 700 - 1,250 mV
• 单电源： -3.3V
• 32引脚5x5mm SMT封装： 25mm²

HMC854LC5，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：604.82（100-499个）

HMC854LC5TR，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：604.82（100-499个）

HMC854LC5TR-R5，封装：32-Lead LFCSP_CAV (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：604.82（100-499个）

EVAL-HMC854LC5：HMC854LC5评估板
