HMC8113的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF放大器
技术类目：功率放大器
功能描述：2 GHz至6 GHz，500 W功率放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC8113的产品详情：

HMC8113是一款500 W、氮化镓(GaN)、单芯片微波集成电路(MMIC)、功率放大器(PA)模块，工作频率范围为2 GHz至6 GHz，采用EIA-310D标准5U、19英寸机架安装机壳封装。该放大器通常提供85 dB小信号增益和57 dBm饱和射频(RF)输出功率。该放大器采用220 VAC电源的功耗为3390 W。隔直RF输入和输出匹配至50 ，使用方便。

应用

测试与测量设备

电子战(EW)

商用和军事雷达

HMC8113的优势和特点：

工作频率范围：2 GHz至6 GHz
小信号增益：85 dB（典型值）
典型饱和输出功率：57 dBm
增益控制范围：61 dB，具有1 dB LSB
标准5U 19英寸机架机壳（符合EIA-310D）
工作温度范围：10°C至50°C
状态和控制接口5 V TTL兼容
8位SPI衰减器控制
前面板上配有用户可更换的空气滤波器

过温和过压驻波比保护
报警状态通过前面板LED和控制连接器通信
通过由前至后气流实现空气冷却（2个后安装风扇）
有源RF密封型电路
控制印刷电路组件涂层符合标准环保要求
按照MIL-S-901D符合A级、高撞击性冲击要求
符合MIL-STD-167-1A抗振性要求

HMC8113具体的完整产品型号参数及价格（美元）：

HMC8113，封装：MODULE CONNECTORIZED，包装形式及数量：No packing,1，工作温度：10 to 50C，AD官网报价：

HMC8113的评估套件：

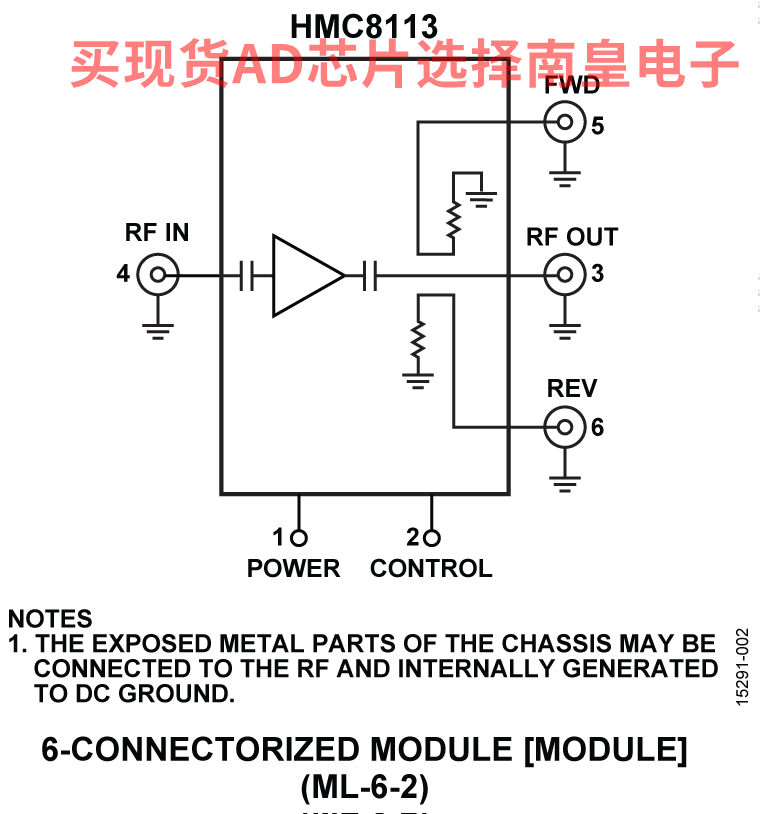

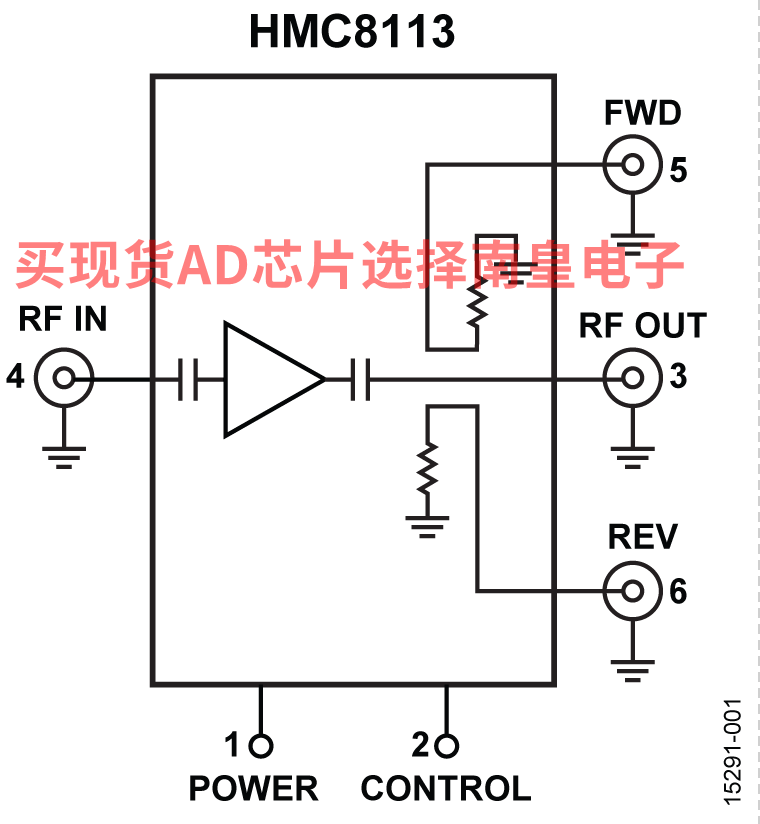

HMC8113的电路图解：

HMC8113的评估套件：
