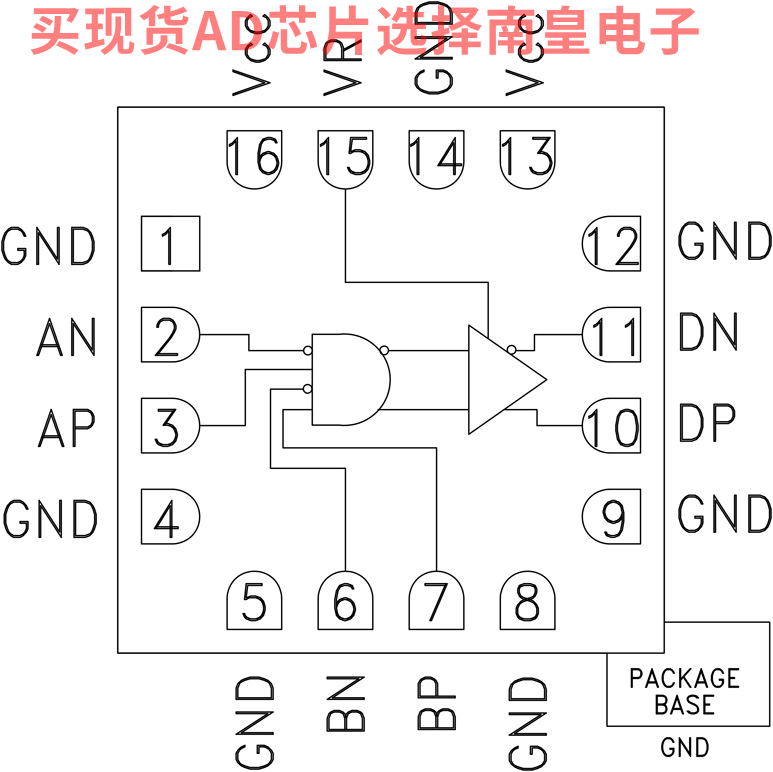

HMC746是一款AND/NAND/OR/NOR门，设计支持高达13 Gbps的数据传输速率和高达13 GHz的时钟频率。 HMC746可轻松配置为提供下列任一种逻辑功能： AND、NAND、OR和NOR。 HMC746还提供输出电平控制引脚VR，可用于损耗补偿，也可用于信号电平优化。

HMC746的全部输入和输出信号均以50 Ω端接至片上Vcc，并支持交流或直流耦合。 输入和输出可直接连到50 Ω Vcc端接系统，而如果采用50 Ω端接至地，则可以使用隔直电容。 HMC746采用+3.3V DC单电源供电，提供符合RoHS标准的3x3 mm SMT陶瓷封装

应用

• RF ATE应用
• 宽带测试和测量
• 高达13 Gbps的串行数据传输速率
• 高达13 GHz的数字逻辑系统
• NRZ-RZ转换

• 支持高数据速率： 最高13 Gbps
• 差分与单端操作
• 传播延迟： 95 ps
• 快速上升与下降时间： 22/21 ps
• 可编程差分
  输出电压摆幅： 600 - 1,100 mV

• 低功耗： 230 mW（典型值）
• 单电源： +3.3V
• 16引脚陶瓷3x3mm
  SMT封装： 9mm²

HMC746LC3C，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

HMC746LC3CTR，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

HMC746LC3CTR-R5，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：127.33（100-499个）

EVAL-HMC746LC3C：HMC746LC3C评估板
