HMC724（14 Gbps快速上升时间1:2扇出缓冲器）-AD代理

HMC724的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：逻辑器件
技术类目：扇出缓冲器
功能描述：14 Gbps快速上升时间1:2扇出缓冲器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC724的产品详情：

HMC724是一款1:2扇出缓冲器，设计支持高达14 Gbps的数据传输速率和高达14 GHz的时钟频率。所有差分输入和输出均为直流耦合，并在片内通过50 Ω电阻端接至地。输出支持单端或差分模式，并应交流或直流耦合到接地的50 Ω电阻。

HMC724的所有差分输入均为CML并通过50 Ω电阻片上端接至正电源(GND)，并支持直流或交流耦合。差分CMI输出源端接至50 Ω，同样可以交流或直流耦合。输出可直接连到50 Ω接地端接系统，也可通过CML逻辑输入驱动器件。 HMC724采用-3.3 V单电源供电，提供符合RoHS标准的3x3 mm SMT封装。

应用

16 G光纤通道
RF ATE应用
宽带测试和测量
高达14 Gbps的串行数据传输速率
高达14 GHz的时钟缓冲速率

HMC724的优势和特点：

输入通过50 Ω电阻内部端接
差分输出为直流耦合
传播延迟： 110 ps

快速上升和下降时间： 19/18 ps
功耗： 300 mW
16引脚陶瓷3x3 mm
SMT封装： 9 mm²

HMC724具体的完整产品型号参数及价格（美元）：

HMC724LC3，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：121.79（100-499个）

HMC724LC3TR，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：121.79（100-499个）

HMC724LC3TR-R5，封装：16-Lead LCC (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：121.79（100-499个）

HMC724的评估套件：

EVAL-HMC724LC3：HMC724LC3评估板

无

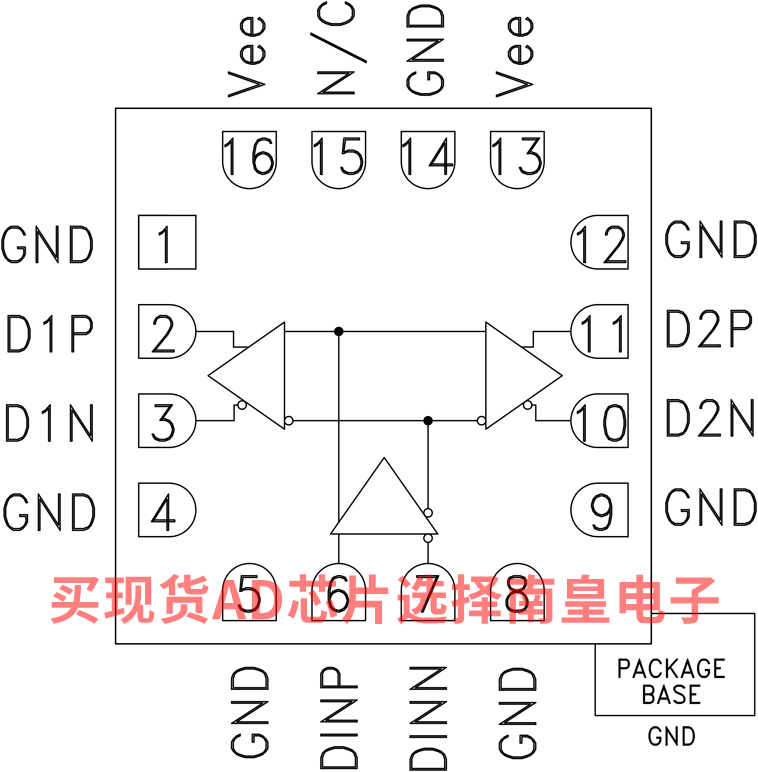

HMC724的电路图解：
