HMC722LP3E（具有可编程输出电压的13 Gbps、快速上升时间AND/NAND/OR/NOR栅极）-AD代理

HMC722LP3E的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：逻辑器件
技术类目：逻辑门
功能描述：具有可编程输出电压的13 Gbps、快速上升时间AND/NAND/OR/NOR栅极
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC722LP3E的产品详情：

HMC722LP3E是一个AND/NAND/OR/NOR功能，旨在支持最高13 Gbps的数据传输速率和高达13 GHz的时钟频率。 HMC772LP3E可轻松配置为提供以下逻辑功能： AND、NAND、OR或NOR。 HMC722LP3E还具有输出电平控制引脚VR，可用于损耗补偿或信号电平优化。

HMC722LP3E输入信号都通过50 电阻片上端接到地，并支持直流或交流耦合。 HMC722LP3E的差分输出可以为直流或交流耦合。输出可以直接连接到50 Ω接地端接系统，如果采用50 Ω端接至非接地直流电压，则可以使用隔直电容。 HMC722LP3E采用-3.3V DC单电源供电，采用符合RoHS标准的3x3 mm SMT封装。

应用

RF ATE应用
宽带测试和测量
串行数据传输高达13 Gbps
数字逻辑系统高达13 GHz
NRZ-RZ转换

HMC722LP3E的优势和特点：

支持高数据速率：高达13 Gbps
差分和单端操作
传播延迟： 95 ps
快速上升/下降时间： 19 / 18 ps
可编程差分
输出电压摆幅： 600 - 1100 mV

低功耗： 230 mW（典型值）
单电源： -3.3V
16引脚3x3mm SMT封装： 9mm²

HMC722LP3E具体的完整产品型号参数及价格（美元）：

HMC722LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：70.59（100-499个）

HMC722LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：70.59（100-499个）

HMC722LP3E的评估套件：

EVAL-HMC722LP3E：HMC722LP3E 评估板

无

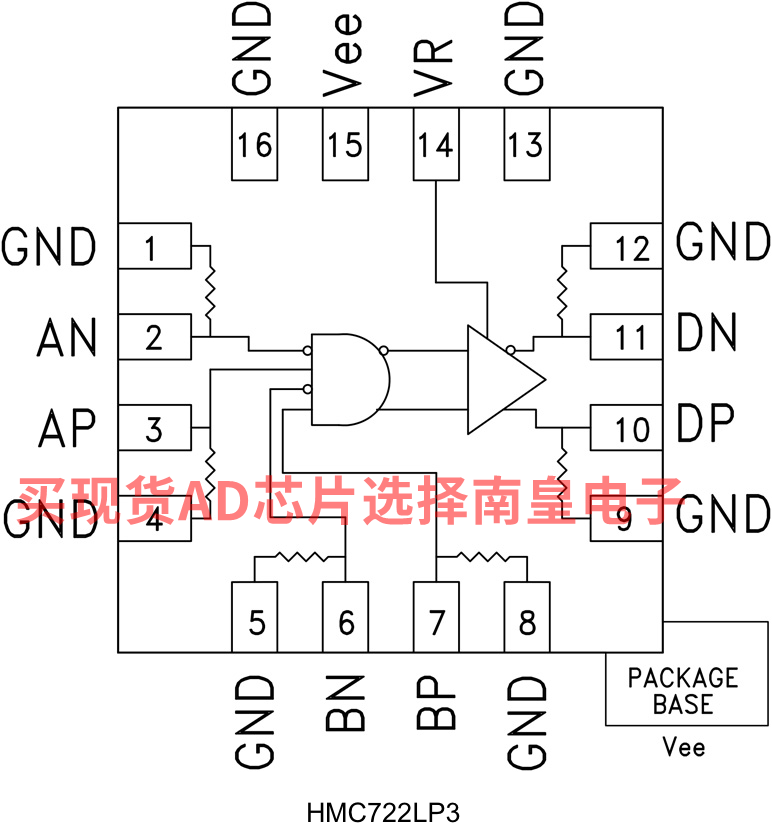

HMC722LP3E的电路图解：

HMC722LP3E的评估套件：
