HMC675LP3E（集成RSCML输出级的锁存比较器，采用SMT封装，10 GHz）-AD代理

HMC675LP3E的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：比较器
技术类目：高速比较器（传播延迟<100ns）
功能描述：集成RSCML输出级的锁存比较器，采用SMT封装，10 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC675LP3E的产品详情：

HMC675LP3E是一款SiGe、单芯片、超快速比较器，集成小摆幅CML输出驱动器和锁存输入。该比较器支持10 Gbps工作速率，同时提供100 ps传播延迟和60 ps最小脉冲宽度以及0.2 ps rms随机抖动(RJ)。该器件的过驱和压摆率消散典型值为10 ps，适合从ATE到宽带通信等各种应用。

小摆幅CML输出级旨在将400 mV直接驱动至端接于GND的50 Ω。 HMC675LP3E具有高速锁存和可编程迟滞，可配置为锁存工作模式或跟踪比较器。

应用

ATE应用
高速仪器仪表
数字接收机系统
脉冲波谱
高速触发器电路
时钟和数据恢复

HMC675LP3E的优势和特点：

传播延迟： 100 ps
过驱和压摆率消散： 10 ps
最小脉冲宽度： 60 ps
电阻可编程迟滞
差分锁存控制 l

有效增益： 43 dB
功耗： 100 mW
提供RSPECL和RSECL版本
16引脚3x3mm SMT封装： 9mm²

HMC675LP3E具体的完整产品型号参数及价格（美元）：

HMC675LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：29.46（100-499个）

HMC675LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：29.46（100-499个）

HMC675LP3E的评估套件：

EVAL-HMC675LP3E：HMC675LP3E 评估板

无

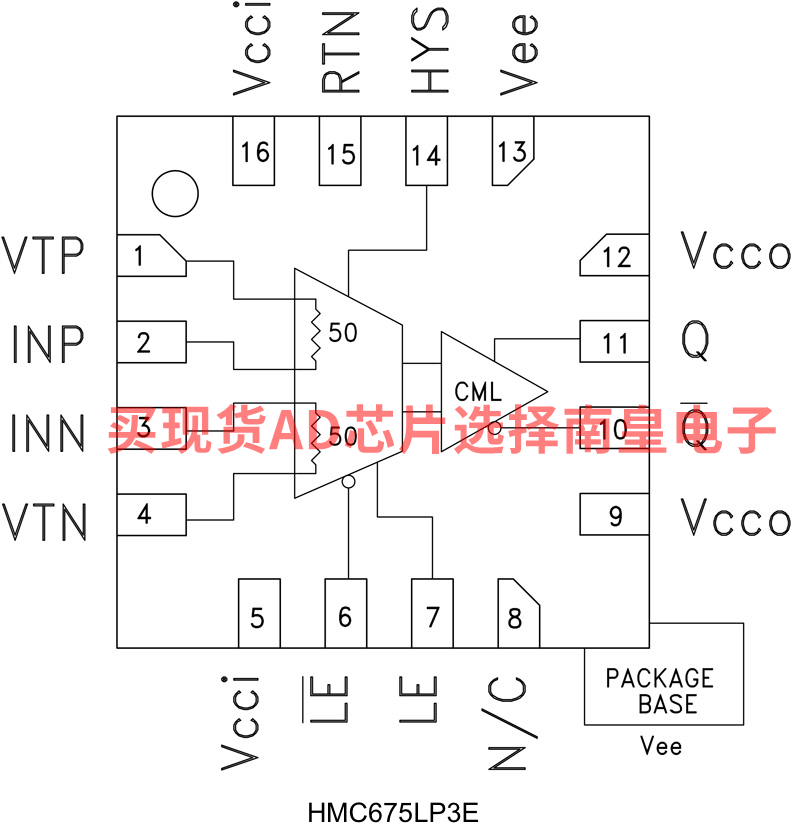

HMC675LP3E的电路图解：

HMC675LP3E的评估套件：
