HMC635LC4是一款GaAs PHEMT MMIC驱动放大器裸片，工作频率范围为18至40 GHz。 该放大器提供18.5 dB的增益、+27 dBm输出IP3及+22 dBm的输出功率（1 dB增益压缩时），功耗为280 mA（+5V电源）。 HMC635LC4非常适合作为微波无线电应用的驱动放大器，或用作工作频率范围为18至40 GHz的混频器LO放大器，可提供高达+23.5 dBm的饱和输出功率(15% PAE)。 隔直放大器I/O内部匹配50 Ω，非常适合集成到多芯片模块(MCM)中。

[1]增益、功率和噪声系数测量结果已经扣除板损耗。

应用

• 点对点无线电
• 点对多点无线电和VSAT
• 军事和太空
• 混频器LO驱动器

• 增益： 18.5 dB [1]
• P1dB: +22 dBm [1]
• 输出IP3： +27 dBm
• 饱和功率：
  +23.5 dBm (15% PAE [1])
• 电源电压： +5V @
  280 mA
• 50 Ω匹配输入/输出

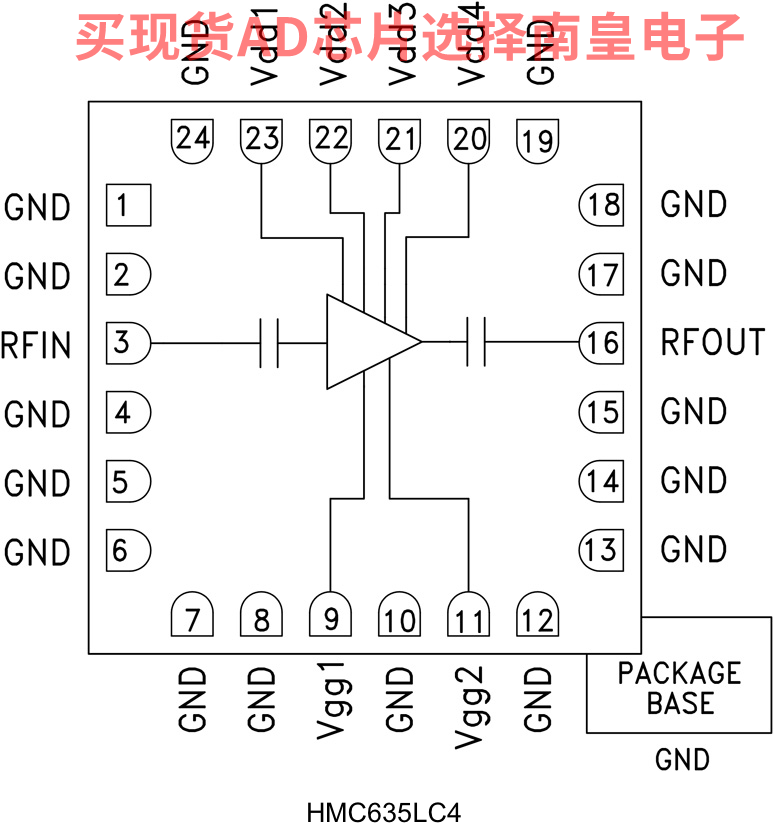

• 24引脚4x4mm
  SMT陶瓷封装： 16mm²

HMC635LC4，封装：24-Lead LCC，包装形式及数量：Cut Tape,500，工作温度：-55 to 85C，AD官网报价：60.32（100-499个）

HMC635LC4TR，封装：24-Lead LCC，包装形式及数量：卷带，100，工作温度：-55 to 85C，AD官网报价：60.32（100-499个）

HMC635LC4TR-R5，封装：24-Lead LCC，包装形式及数量：卷带，500，工作温度：-55 to 85C，AD官网报价：60.32（100-499个）

EVAL-HMC635LC4：HMC635LC4评估板

本页提供评估HMC635LC4的评估板订购信息。
