HMC576-DIE（x2有源倍频器芯片，18

HMC576-DIE的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：分频器、乘法器与检波器
技术类目：频率乘法器
功能描述：x2有源倍频器芯片，18 - 29 GHz Fout
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC576-DIE的产品详情：

THMC576是一款采用GaAs PHEMT技术的x2有源宽带倍频器芯片。由+3 dBm信号驱动时，该倍频器在18至29 GHz范围内提供+17 dBm的典型输出功率。在24 GHz频率下，Fo和3Fo隔离分别大于20 dBc和30 dBc。 HMC576非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-132 dBc/Hz，有助于保持良好的系统噪声性能。

应用

时钟生成应用：
SONET OC-192和SDH STM-64
点对点和VSAT无线电
测试仪器仪表
军事电子战/雷达
太空

HMC576-DIE的优势和特点：

高输出功率： +17 dBm
低输入功耗驱动： -2至+6 dBm
Fo隔离： >20 dBc（Fout = 24 GHz时）

100 kHz SSB相位噪声： -132 dBc/Hz
单电源： +5V (82 mA)
裸片尺寸： 1.18 x 1.23 x 0.1 mm m

HMC576-DIE具体的完整产品型号参数及价格（美元）：

HMC576，封装：CHIPS OR DIE，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：39.66（100-499个）

HMC576-SX，封装：CHIPS OR DIE，包装形式及数量：托盘，2，工作温度：-40 to 85C，AD官网报价：76.27（100-499个）

HMC576-DIE的评估套件：

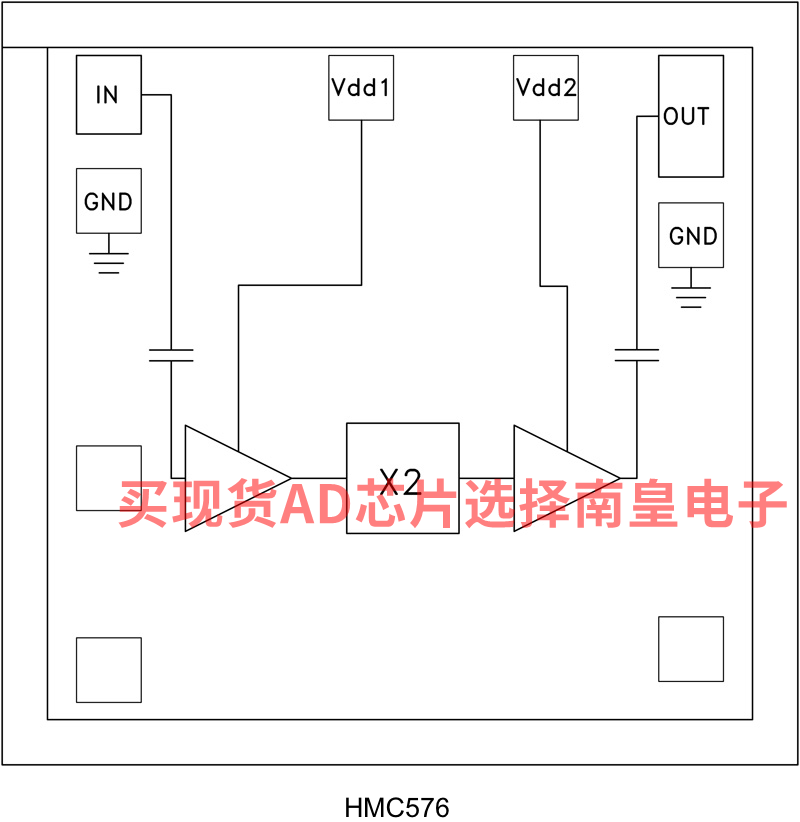

HMC576-DIE的电路图解：

HMC576-DIE的评估套件：
