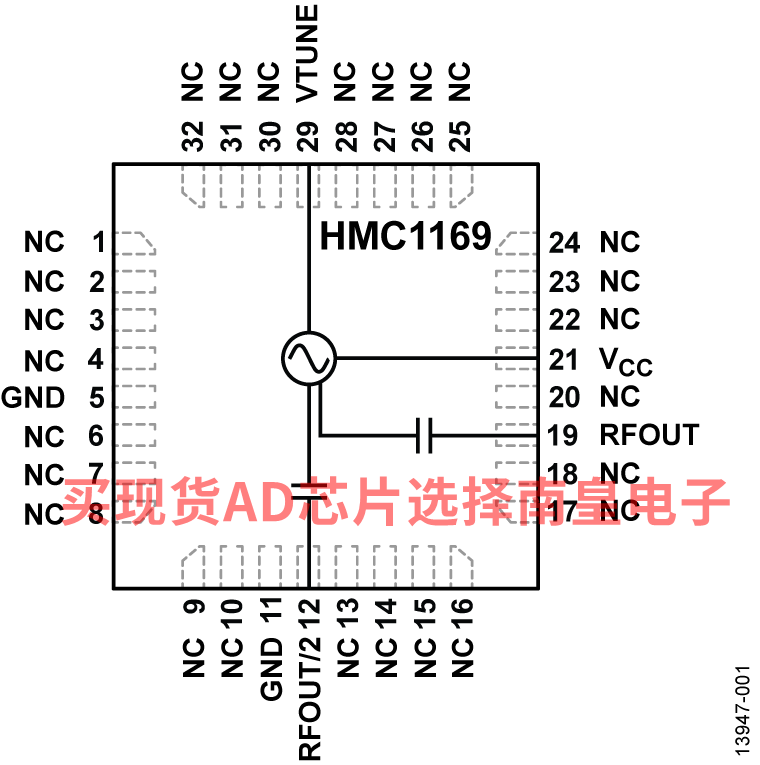

HMC1169是一款集成谐振器、负电阻器件和变容二极管的单芯片微波集成电路(MMIC)压控振荡器(VCO)，具有半频输出。

由于振荡器采用单芯片结构，因而在温度范围内具有出色的输出功率和相位噪声性能。

采用5 V电源电压时，输出功率为11.5 dBm（典型值）。 VCO采用符合RoHS标准的LFCSP封装，无需外部匹配元件。

应用

• 点到点和点到多点无线电
• 测试设备和工业控制
• 甚小孔径终端(VSAT)

• 双输出频率范围
  • fOUT = 12.92 GHz至14.07GHz
  • fOUT/2 = 6.46 GHz 至 7.035GHz
• 输出功率 (POUT): 11.5dBm
• 单边带(SSB)相位噪声： -113 dBc/Hz (100 kHz)
• 无需外部谐振器

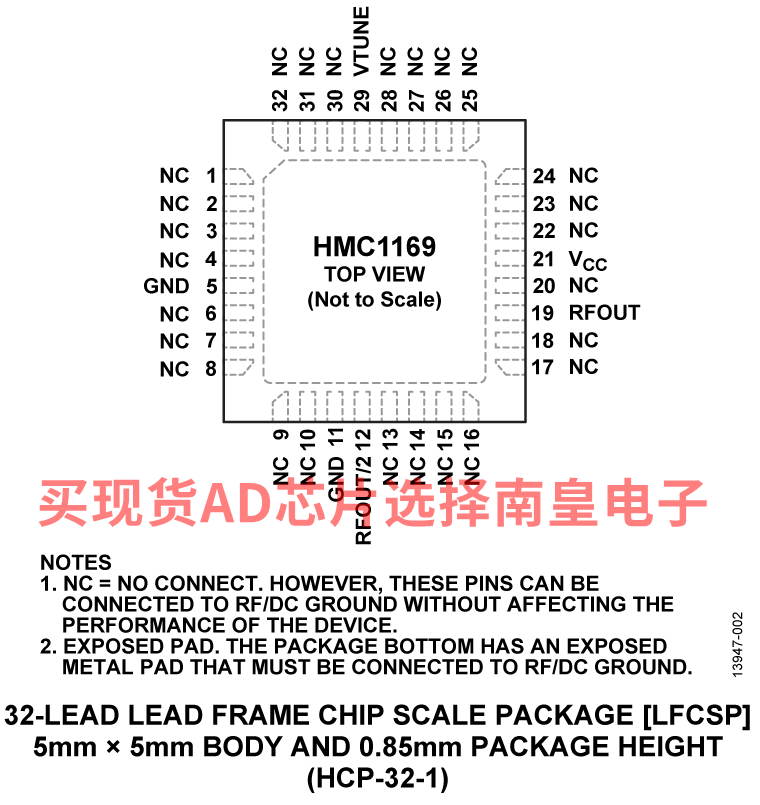

• 符合RoHS标准的5 mm x 5 mm、32引脚LFCSP封装：25mm²

HMC1169LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：23.58（100-499个）

HMC1169LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：23.58（100-499个）

EVAL-HMC1169：HMC1169评估板

本页提供评估HMC1169的评估板订购信息。
