HMC513（采用SMT封装的VCO，具有Fo/2，提供4分频，10.43

HMC513的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：压控振荡器 (VCO)
技术类目：带输出分频器的VCO
功能描述：采用SMT封装的VCO，具有Fo/2，提供4分频，10.43 - 11.46 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC513的产品详情：

HMC513LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC513LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频，并提供4分频输出。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。采用+3V电源电压时，输出功率为+7 dBm（典型值）。如果不需要，可以禁用预分频器功能以节省电流。该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。

应用

VSAT 无线电
点对点/多点无线电
测试设备和工业控制
军事最终用途

HMC513的优势和特点：

双路输出： Fo = 10.43 - 11.46 GHz
Fo/2 = 5.21 - 5.73 GHz
Pout: +7 dBm
相位噪声：典型值为-110 dBc/Hz（100 KHz）。

无需外部谐振器
QFN无引脚SMT封装，25 mm²

HMC513具体的完整产品型号参数及价格（美元）：

HMC513LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：25.93（100-499个）

HMC513LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：25.93（100-499个）

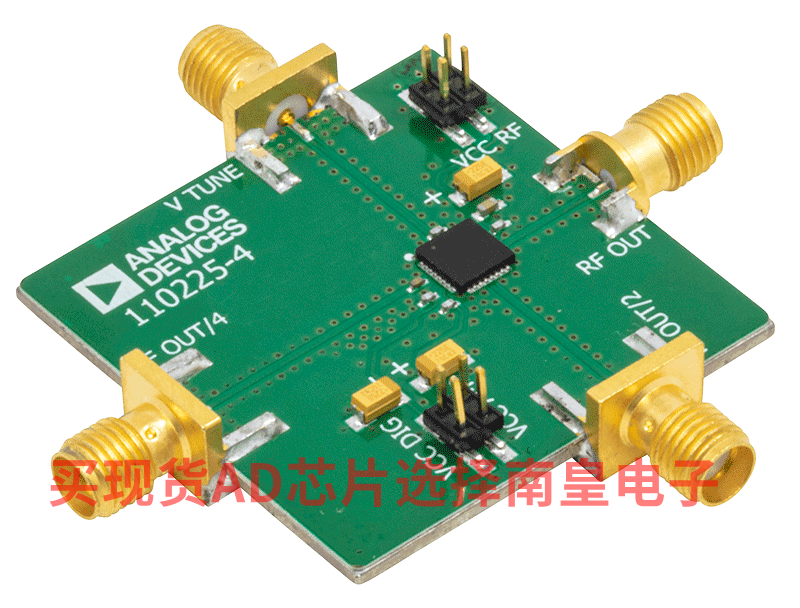

HMC513的评估套件：

EVAL-HMC513LP5：HMC513LP5评估板

本页提供评估HMC513LP5的评估板订购信息。

HMC513的电路图解：

HMC513的评估套件：
