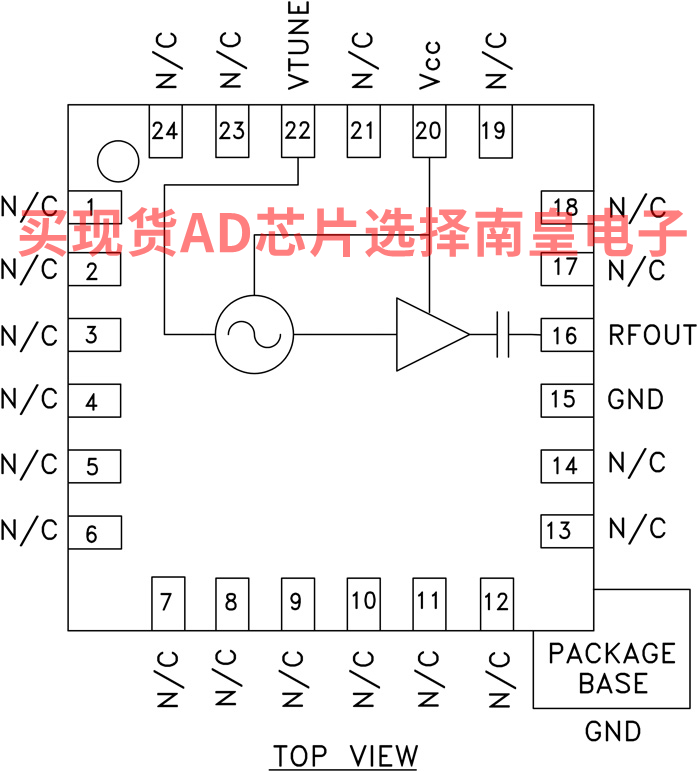

HMC505LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO，带有集成谐振器、负电阻器件、变容二极管、缓冲放大器。 该VCO在6.8至7.4 GHz的频率下工作，由于振荡器的单芯片结构，其相位噪声性能在不同的温度、冲击、振动条件下均非常出色。 功率输出为+11 dBm（典型值），采用+3V单电源，功耗80 mA。 该电压控制振荡器采用无引脚QFN 4x4 mm表贴封装。

应用

• VSAT和微波无线电
• 测试设备和工业控制
• 军事

• Pout: +11dBm
• 相位噪声：-106 dBc/Hz @100 kHz
• 无需外部谐振器

• 单电源：+3V (80 mA)
• QFN无引脚SMT封装，16mm²

HMC505LP4，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：20.1（100-499个）

HMC505LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

HMC505LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

HMC505LP4TR，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：20.1（100-499个）

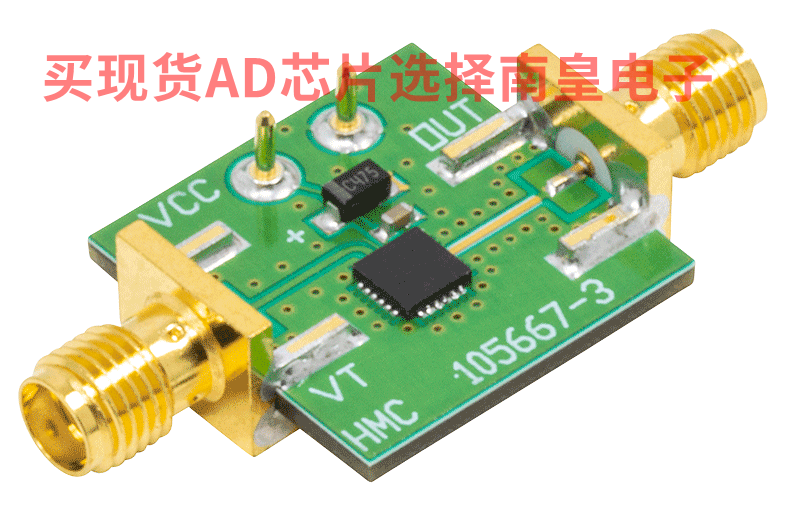

EVAL-HMC505LP4：HMC505LP4 评估板

本页提供评估HMC505LP4的评估板订购信息。
