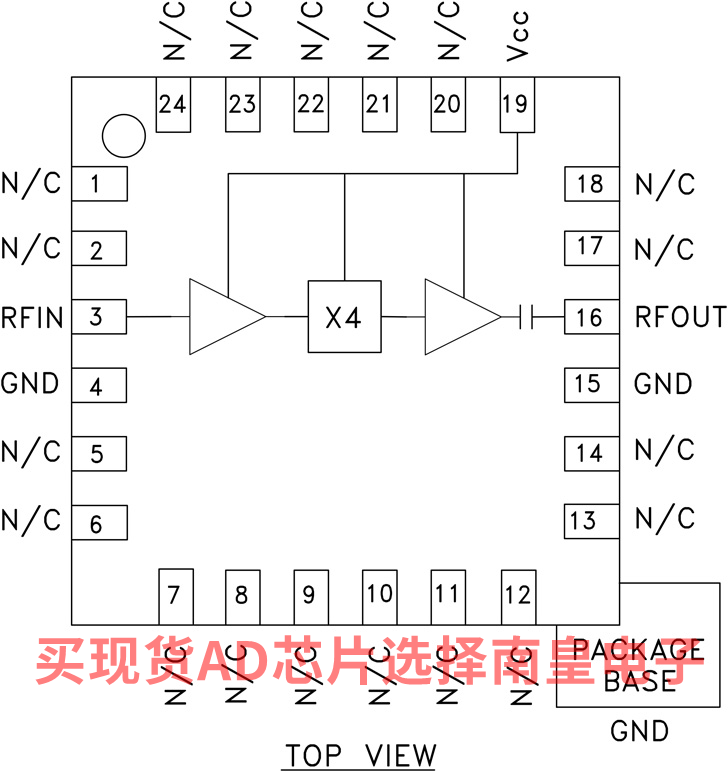

HMC443LP4(E)是一款有源微型x4倍频器，使用InGaP GaAs HBT技术，采用4x4 mm无引脚表面贴装封装。 功率输出为+4 dBm（典型值），电源电压为5V，在不同的输入功率、温度和电源电压下变化很小。 在输出信号电平方面，对无用基波和次谐波的抑制>25 dBc（典型值）。 100 kHz偏置时的低加性SSB相位噪声为-142 dBc/Hz，有助于用户保持良好的系统噪声性能。 HMC443LP4(E)非常适合在LO倍频链中使用，与传统方法相比，可以减少器件数量。

应用

• 光纤产品
• 点对点无线电
• 军用雷达

• 输出功率： +4 dBm
• 次谐波抑制： >25 dBc
• SSB相位噪声： -142 dBc/Hz

• 单电源： 5V (52 mA)
• 16 mm²无引脚SMT封装

HMC443LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：23.33（100-499个）

HMC443LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：23.33（100-499个）

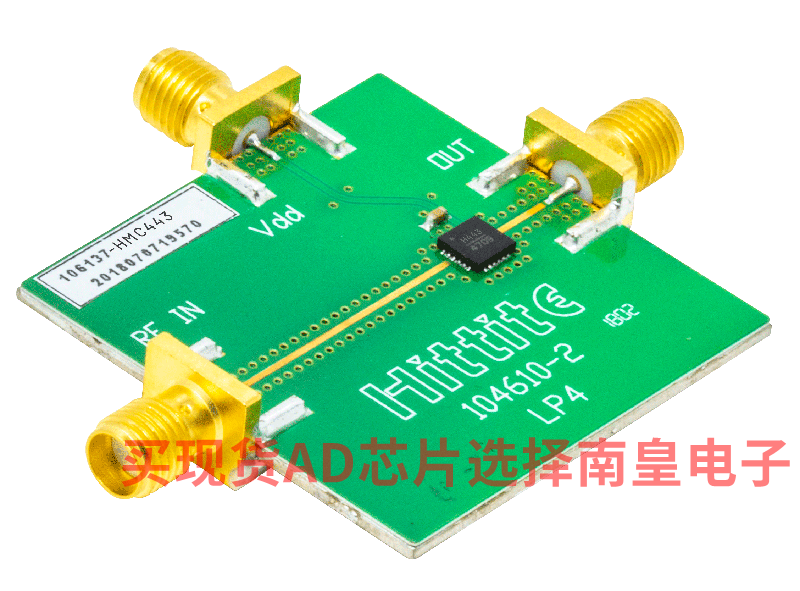

EVAL-HMC443LP4：HMC443LP4 评估板

本页提供评估HMC443LP4的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
