HMC385（集成缓冲放大器的VCO SMT，2.25

HMC385的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：压控振荡器 (VCO)
技术类目：单输出VCO
功能描述：集成缓冲放大器的VCO SMT，2.25 - 2.5 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC385的产品详情：

HMC385LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO，集成谐振器、负电阻器件、变容二极管和缓冲放大器。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击、振动和工艺范围内尤为出色，工作频率范围为2.25至2.5 GHz。采用3V单电源(35mA)时，输出功率为4.5 dBm（典型值）。该电压控制振荡器采用低成本无铅QFN 4x4 mm表面贴装封装。

应用

无线基础设施
工业控制
测试设备
军事

HMC385的优势和特点：

Pout： +4.5 dBm
相位噪声： -115 dBc/Hz（100 KHz）
无需外部谐振器

单电源： 3V (35 mA)
QFN无铅SMT封装，16 mm²

HMC385具体的完整产品型号参数及价格（美元）：

HMC385LP4，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：12.48（100-499个）

HMC385LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：9.98（100-499个）

HMC385LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：9.98（100-499个）

HMC385LP4TR，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：12.48（100-499个）

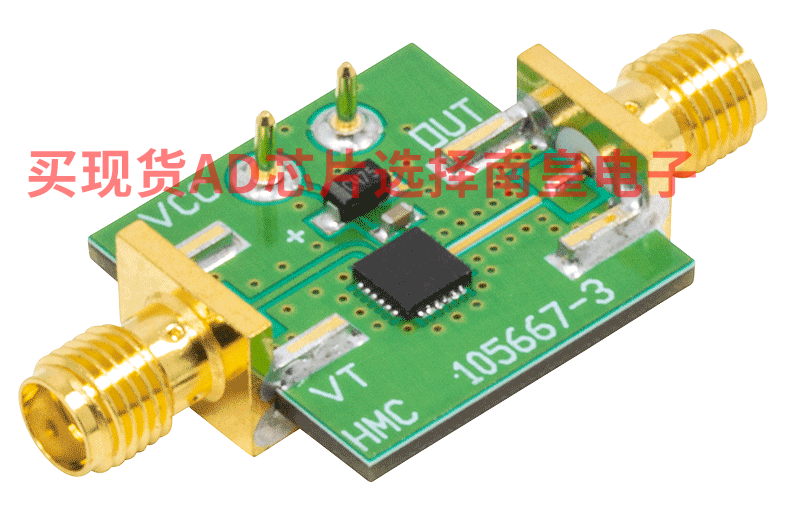

HMC385的评估套件：

EVAL-HMC385LP4：HMC385LP4 评估板

本页提供评估HMC385LP4的评估板订购信息。

HMC385的电路图解：

HMC385的评估套件：
