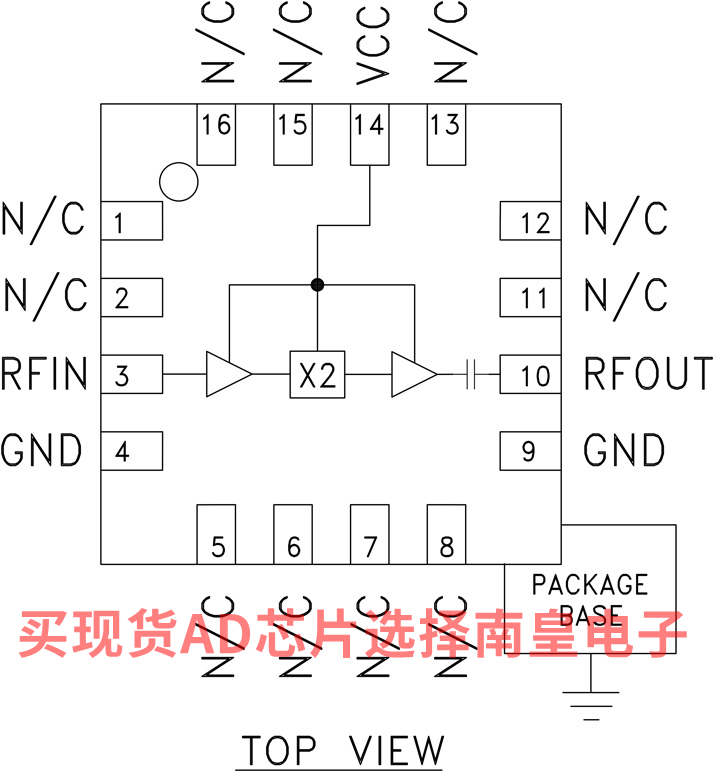

HMC369LP3(E)是一款采用InGaP GaAs HBT技术的有源微型x2倍频器，提供3x3 mm无引脚QFN表贴封装。 功率输出为+4 dBm（典型值），单电源电压为+5V，在不同的输入功率、温度和电源电压下变化很小。 在输出信号电平方面，对无用基波和次谐波的抑制为30 dBc（典型值）。

100 kHz偏置时的低加性SSB相位噪声为-142 dBc/Hz，有助于用户保持良好的系统噪声性能。 HMC369LP3(E)非常适合在LO倍频器链路中使用，与传统方法相比可以减少器件数量。 HMC369LP3(E)还用于OC-192时钟恢复。 输入端应用10 GBPS数据可在输出端产生-7 dBm时钟音，杂散信号抑制为25 dB。

应用

• OC-192时钟恢复
• 微波无线电和VSAT
• 军用无线电、雷达和ECM
• 测试仪器仪表

• 输出功率： +15 dBm
• 宽输入功率范围： 0至+10 dBm
• 100 kHz SSB相位噪声： -140 dBc/Hz

• +5V（75 mA电源）
• 16 mm²无铅QFN SMT封装

HMC369LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.13（100-499个）

HMC369LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.13（100-499个）

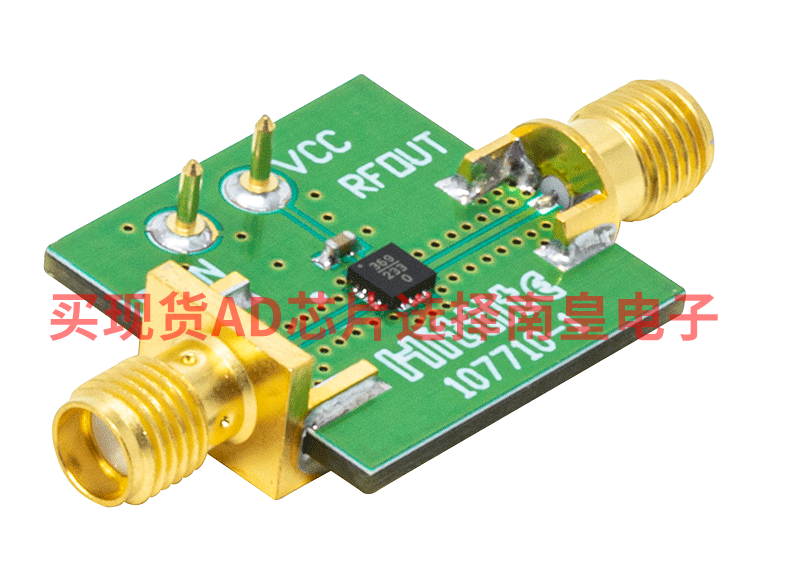

EVAL-HMC369LP3：HMC369LP3 评估板

本页提供评估HMC369LP3的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
