HMC1144（35 GHz至70 GHz，GaAs、pHEMT、MMIC、中等功率放大器）-AD代理

HMC1144的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF放大器
技术类目：功率放大器
功能描述：35 GHz至70 GHz，GaAs、pHEMT、MMIC、中等功率放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC1144的产品详情：

HMC1144是一款砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)分布式功率放大器，工作频率范围为40 GHz至70 GHz。在40 GHz至50 GHz的低频段范围内，HMC1144提供19 dB增益（典型值）、28 dBm输出IP3及19.5 dBm输出功率（1 dB增益压缩）。在50 GHz至70 GHz的高频段范围内，HMC1144提供19 dB增益（典型值）、32 dBm输出IP3及21 dBm输出功率（1 dB增益压缩）。 HMC1144采用4 V电源供电，功耗为320 mA。 HMC1144放大器输入/输出内部匹配50 ，可方便地集成至多芯片模块(MCM)。所有数据均由通过最短0.076 mm (3 mil)的两条0.025 mm (1 mil)线焊连接的芯片获取。

应用

测试仪器仪表
微波无线电和甚小孔径终端(VSAT)
军事与太空
电信基础设施
光纤产品

HMC1144的优势和特点：

针对1 dB压缩(P1dB)的输出功率： 21 dBm（典型值）
饱和输出功率(PSAT)： 22 dBm（典型值）
增益： 19 dB（典型值）
输出三阶交调截点(IP3)： 28 dBm（典型值）
电源电压： 4 V (320 mA)
50 Ω匹配输入/输出

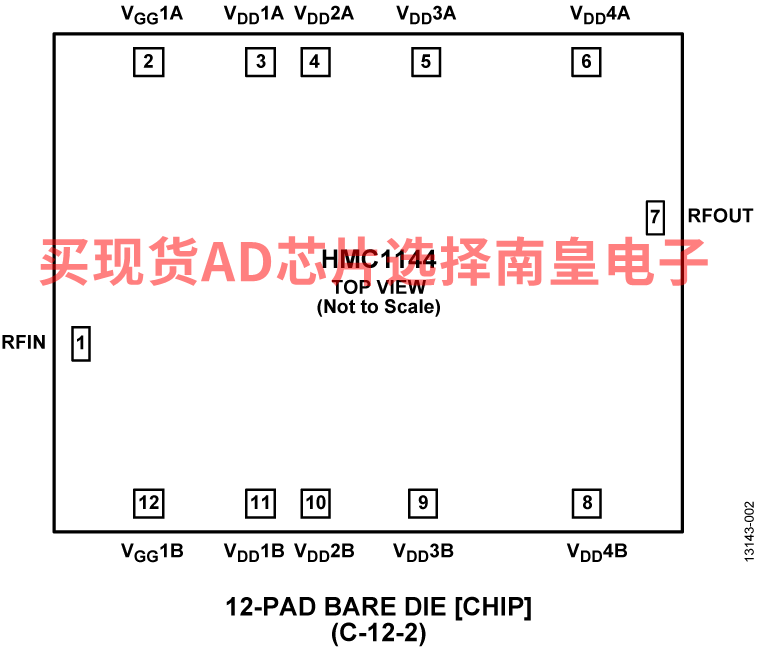

裸片尺寸： 2.3 mm × 1.8 mm × 0.102 mm

HMC1144具体的完整产品型号参数及价格（美元）：

HMC1144，封装：CHIPS OR DIE，包装形式及数量：托盘，25，工作温度：-55 to 85C，AD官网报价：240.9（100-499个）

HMC1144-SX，封装：CHIPS OR DIE，包装形式及数量：托盘，2，工作温度：-55 to 85C，AD官网报价：561（100-499个）

HMC1144的评估套件：

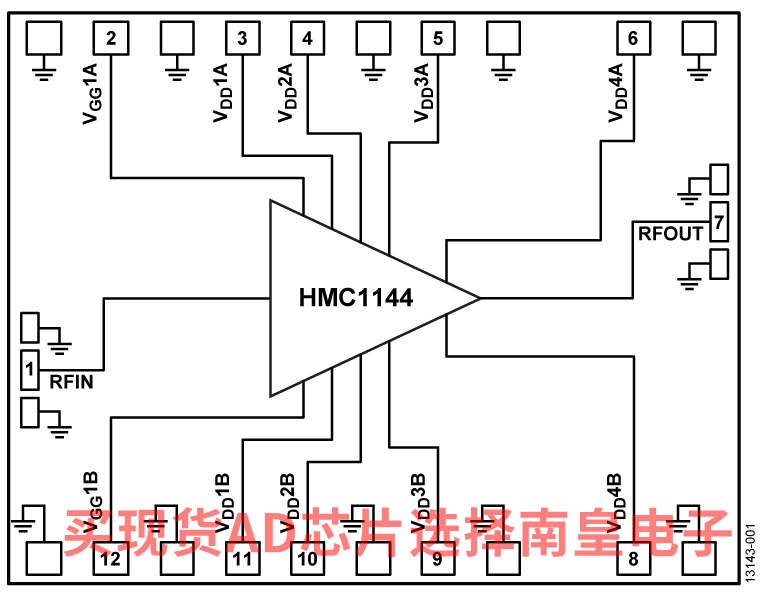

HMC1144的电路图解：

HMC1144的评估套件：
