HMC-C077（超低相位噪声放大器模块，1.5

HMC-C077的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：RF连接器模块和仪器仪表
技术类目：RF放大器模块
功能描述：超低相位噪声放大器模块，1.5 - 5 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC-C077的产品详情：

HMC-C077是一款GaAs HBT超低噪声放大器，封装在微型密封模块中，在1.5至5 GHz的频率下工作。这种高动态范围放大器模块提供14 dB的增益、4.5 dB的噪声系数和高达+22 dBm的输出功率，采用+7V单电源供电。它在1 kHz偏移时具有-163 dBc/Hz的超低相位噪声，可在收发器架构内实现出色的调制精度。宽带分布式放大器I/O内部匹配50 Ω，并经过隔直，以提供稳定的性能。该模块带有可移除的SMA连接器，这些连接器可以拆卸，以便将模块I/O引脚直接连接到微带或共面电路。

应用

微波无线电
军事和太空
测试仪器仪表
VSAT

HMC-C077的优势和特点：

超低相位噪声： -163 dBc/Hz（1 kHz）
增益： 14 dB
输出功率： +22 dBm

单电源电压： +7V (170mA)
密封模块
工作温度范围为-55至+85 ℃

HMC-C077具体的完整产品型号参数及价格（美元）：

HMC-C077，封装：Connectorized Hermetic Module (C16)，包装形式及数量：托盘，1，工作温度：-55 to 85C，AD官网报价：

HMC-C077的评估套件：

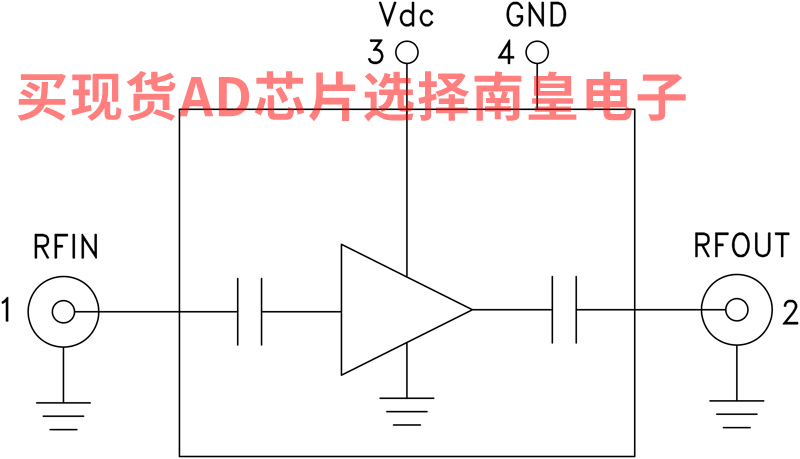

HMC-C077的电路图解：

HMC-C077的评估套件：
