ADRF6755的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：I-Q调制器和解调器
技术类目：I/Q调制器
功能描述：100 MHz至2400 MHz I/Q调制器，集成小数N分频PLL和VCO
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADRF6755的产品详情：

ADRF6755是一款高集成度正交调制器、频率合成器和可编程衰减器。该器件工作在100 MHz至2400 MHz的频率范围，适用于卫星、蜂窝和宽带通信。

ADRF6755调制器包括一个集成VCO的高模数、小数N分频频率合成器，其频率分辨率低于1 Hz，以及一个47 dB数字控制输出衰减器，步进为1 dB。

所有片内寄存器均通过用户可选的SPI或I2C接口进行控制。该器件采用4.75 V至5.25 V单电源供电。

ADRF6755的优势和特点：

集成小数N分频PLL和VCO的I/Q调制器
增益控制范围：47 dB，步进为1 dB
输出频率范围：100 MHz至2400 MHz
1 dB 输出压缩：8 dBm（LO = 1800 MHz）
输出IP3：20.5 dBm（LO = 1800 MHz）

噪底：-161 dBm/Hz（LO = 1800 MHz）
基带调制带宽：600 MHz(3 dB)
输出频率分辨率：1 Hz
SPI 和 I2C 兼容型串行接口
电源：5 V/380 mA

ADRF6755具体的完整产品型号参数及价格（美元）：

ADRF6755ACPZ，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：10.55（100-499个）；9.59（1000+个）

ADRF6755ACPZ-R7，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：10.55（100-499个）；9.59（1000+个）

ADRF6755的评估套件：

EVAL-ADRF6755：ADRF6755 Evaluation Board

This page contains ordering information for the evaluation board used to evaluate the ADRF6755 300 MHz to 2310 MHz I/Q Modulator with Integrated Fractional-N PLL and VCO.

ADRF6755的电路图解：

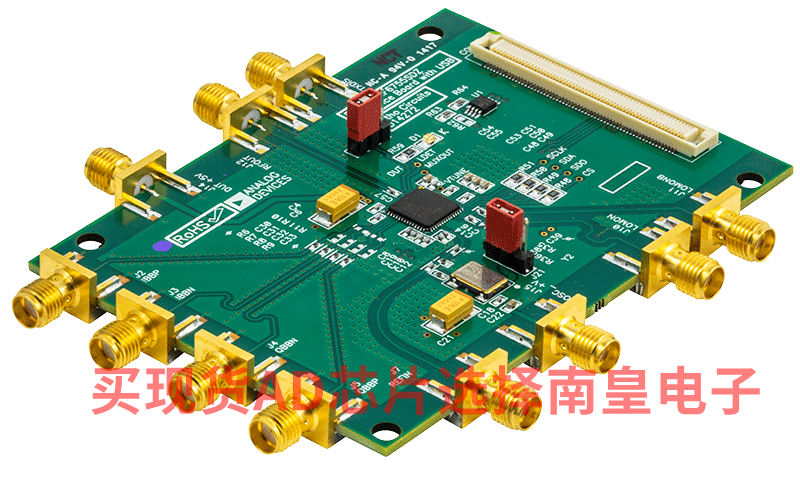

ADRF6755的评估套件：
