灵活使用两个模拟器件PLC/DCS模拟输出模块
(2025年5月1日更新)

电路功能及优点

南皇电子专注于整合中国优质电子AD代理现货资源,提供合理行业价格,战略备货,快速交付控制,是国内领先的AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)

图1所示的电路是一种全功能、灵活、可编程的模拟输出解决方案,只使用两个模拟器件,满足可编程逻辑控制器(PLC)和分布式控制系统(DCS)大部分应用要求。 AD5660-1 低功耗(2).8 mW @ 5 V)、轨道输出,16位nanoDAC®, AD5750-1是工业电流/电压输出驱动器,可提供所有典型的电流和电压输出范围、16位分辨率、无失码、0.05%线性度和小于0.1%的输出误差。该电路还具有支持工业应用的一些重要特点,如片内输出故障检测,以防止分组错误(PEC)的CRC验证和灵活的上电选项,非常适合建造鲁棒的工业控制系统。在大规模生产中,它可以在没有外部精密电阻或校准程序的情况下保持一致的性能,因此PLC或DCS理想的模块选择。

图1. 单通道基本模拟输出电路(原理示意图,未显示所有连接和保护电路)

电路描述

AD5750/AD5750-1是单通道、低成本、精密电压/电流输出驱动本、精密电压/电流输出驱动器。可针对电压输出范围PLC和DCS 编程应用程序的标准输出范围:0 V至5 V、0 V至10 V、−5 V至 5 V和−10 V至 10 V。对于标准范围,还提供了20%的超范围设置,以获得以下选项:0 V至6 V、0 V至12 V、−6 V至 6 V和−12 V至 12 V。

通过单独的引脚提供电流输出,可以编程到以下范围:4 mA至20 mA、0 mA至20 mA、−20 mA至 20 mA、0 mA至24 mA和−24 mA至 24 mA。单极范围有2%的超范围设置。由于AD5750/AD5750-1的电流输出可以是源电流,也可以是吸电流,因此泛的传感器或执行器接口。必要时,可将电压和电流输出引脚连接在一起,将终端系统配置为单通道输出。

AD5660-1是单通道、低成本、低功耗、轨到轨电压缓冲输出nanoDAC,片中集成一个1.25V、5 ppm/°C基准电压源。AD5660-1内置上电复位电路,确保DAC输出上电至0 V并保持电平,直到执行有效的写作操作。

AD5660-1 DAC与AD5750-1驱动器之间的需要外部设备。AD5660-1的输出电压范围为0 V到2.5 V,与AD5750-1输入范围匹配。AD基准输出电压为5660-1.25 V,与AD5750-1的基准输入要求完全匹配。

用于PLC和DCS应用设备所需ESD保护和过压保护一般远高于正式推荐要求。AD各引脚内置5750-1ESD保护二极管可防止3 kV瞬变损害器件(人体模型)。然而,工业控制环境可能会使I/O电路瞬变高得多。EVAL-CN0203-SDPZ电路板内外30 V/600 W瞬变电压抑制器(TVS)、50 mA/30 V自恢复保险丝(PolySwitch)提供更高电压的肖特基功率二极管ESD保护、50 mA过流保护和30 V过压保护。图1原理示意图未见AD一级代理显示可选的外部保护电路,但可在CN0203设计支持包的详细原理图(EVAL-CN0203-SDPZ-SCH pdf在文件中找到: www.analog.com/CN0203-DesignSupport

本电路必须构建在具有较大面积接地层的多层电路板上。为实现最佳性能,必须采用适当的布局、接地和去耦技术(请参考 教程MT-031——“实现数据转换器的接地并解开AGND和DGND的谜团”“ 以及 教程MT-101——“去耦技术”)。

测量

对于PLC、DCS积分非线性和其他过程控制系统(INL)、微分非线性(DNL)输出误差是最重要的性能指标。AD5750-1具有非常灵活、可配置的输出范围,能够满足应用需求。该电路的INL、DNL分别测量输出误差结果。测量条件为25°C、使用内部电流检测电压输出模式和电阻。AD5750-1范围设置为0 V至5 V。所有其他范围的测试结果如表1所列。

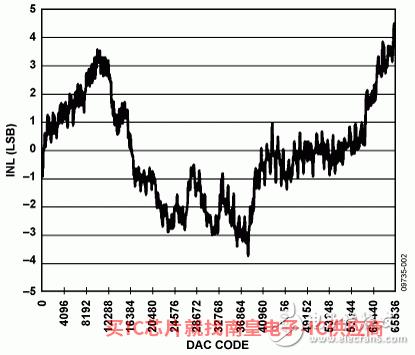

图2. 0 V至5 V输出范围的INL

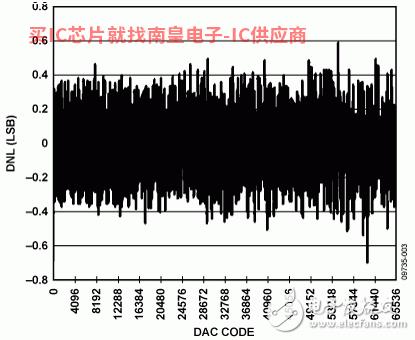

图3. 0 V至5 V输出范围的DNL

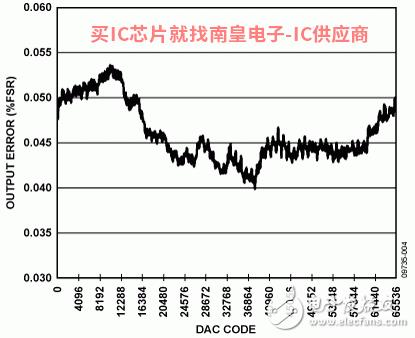

图4. 0 V至5 V输出范围的输出误差

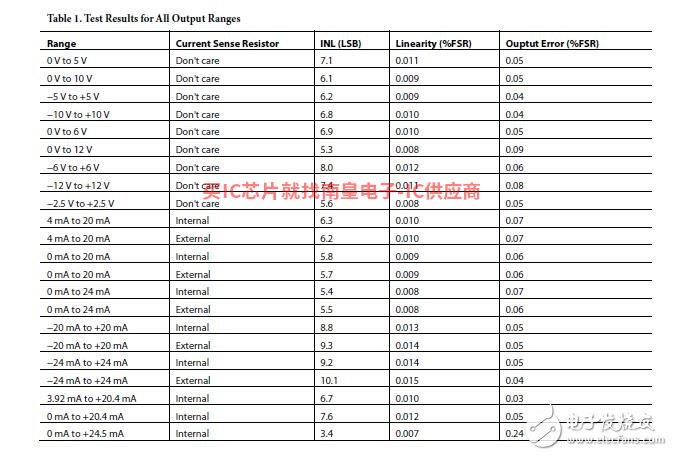

表1所示的测试结果为25°C下使用EVAL-CN0203-SDPZ使用电路板Agilent E3631A直流电源供电利用Agilent 34401A测量数字万用表。

请注意,客户需要调整0的输出范围 mA至20.4 mA和0 mA至24.5 mA,以便与0 mA至20 mA和0 mA至24 mA完全匹配范围 mA至 24.5 mA0.24%在0.24%范围内 FSR输出误差包括增益误差,由客户校准消除。
