高性能降压稳压器具有电流和温度监测功能!
(2026/5/14更新)

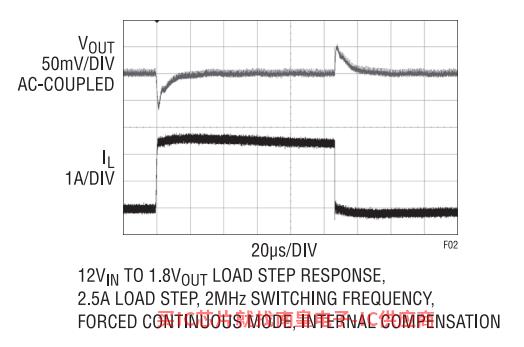

具有电流和温度监测功能LTC3626是一种高效单片同步降压开关稳压器 3.6V 至 20V 提供输入电压 2.5A最大输出电流 (图中显示了电路 1)。LTC3626采用独特的控制导通时间/恒定频率和电流模式架构,非常适合低空比应用和高频操作,能快速响应负载瞬变 (见图 2)。此外,该设备还具有模式设置、跟踪和同步功能。LTC3626的 3mm x 4mm 包装具有非常低的热阻抗,即使在向负载输送最大功率时,也可以在不使用外部散热器的情况下工作。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制AD芯片供应商,轻松满足您的需求AD芯片采购需求.(http://www.icbuyshop.com/)

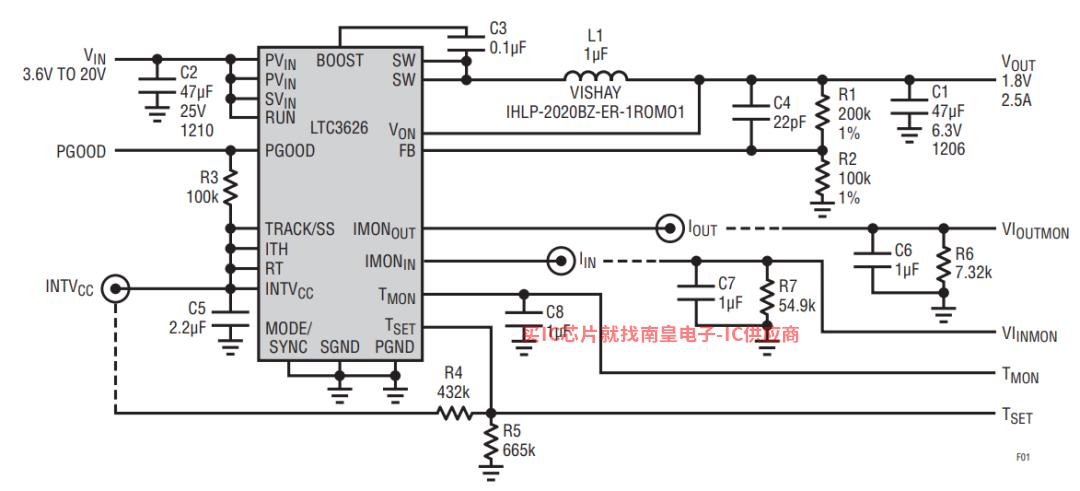

图 1:具电流和温度监视功能的 20V 最大输入、2.5A、2MHz 降压稳压器



例如:10k电阻设置在2左右A电流限值。


这种简单的方案可以通过外部控制电路提供输入输出电流限值的监控和主动控制 (比如:一个 DAC实现少量无源组件。


温度检测


LTC3626 与自身芯片温度成比例的电压可用于设定最大温度限值。温度监测器在室温下引脚 (TMON) 上部电压通常为 1.5V。如需计算芯片温度TJ,可将TMON电压与200°K/V温度监测器的电压乘以温度转换因子,并减去 273°C的偏移。此外,LTC3626 还有一个由温度限值设置的温度限值比较器TSET以及TMON引脚为其提供信号。所以,通过给予TSET在引脚上施加电压,可根据下式设定最大温度限值:



选择一个 125°C 最大温度限值等于 TSET引脚上大约 2V 的设定值,IC 芯片温度 TJ达到该限值 立即关闭。


结论


LTC3626 将电流和温度监测功能与高性能降压稳压器集成在紧凑包装中。通过易于使用的输入输出电流和温度监测器,可以引导微处理器或其他外部控制逻辑电路AD中国代理商施状况监控,而且该器件还能够通过在温度设定限值引脚上设定一个门限电压来实现自身的关断。
