Analog Devices, Inc.AD授权代理商 (AD) 宣布推出ADMV1013和ADMV它们是高集成度微波上下变频器。这些IC在24 GHz至44 GHz在极宽频率范围内工作，提供50 ?在构建的单一平台上，匹配可以支持所有5G毫米波频带(包括288 GHz和39 GHz)，有助于简化设计，降低成本。此外，该芯片组能够提供平坦的1 GHz RF支持所有宽带服务和其他超宽带宽收发器应用的瞬时带宽。每个上变频器和下变频器均高度集成，包括I(同相)和Q(正交相)混频器，片内可编程正交相器可配置直接变频至/自基带(工作频率范围:DC至6 GHz)或变频至IF(工作频率范围:8000 MHz至6 GHz)。电压可变衰减器也集成在片中PA驱动器(上变频器)和接收LNA(下变频器)，集成4倍频器LO缓冲器和可编程跟踪滤波器。大多数可编程功能通过SPI串行接口控制。通过这个端口，这些芯片还为每个上变频器和下变频器提供了一个独特的功能来纠正它们的正交相位不平衡，从32开始提高通常难以抑制的边带发射性能 dBc典型值改善10 dB或以上。这样可以提供无与伦比的微波无线电性能。这些特性组合提供了前所未有的灵活性和易用性，并最大限度地减少了外部元件，以支持小型蜂窝和其他小型系统的实现。

南皇电子专注于整合中国优质电子AD代理国内领先的现货资源，提供合理的行业价格、战略备货、快速交付控制AD芯片供应商，轻松满足您的需求AD芯片采购需求.（http://www.icbuyshop.com/）

高度集成的ADMV1013微波上变频器ADMV1014微波下变频器非常适合工作28 GHz和39 GHz 5G微波无线电平台在无线基础设施频带下。这些转换器有1GHz带宽，以及OIP3高于20 dBm上变频器可支持严格的调制方案(如1024)QAM)，可支持多Gb无线数据。此外，芯片组还支持卫星和地面接收站宽带通信链路、航空无线电等其他应用RF测试设备和雷达系统。其出色的线性和镜像抑制特别适合提高微波收发器的范围。

ADMV1013提供40引脚、6mm x 6mm LGA封装，ADMV1014提供32引脚、5mm x 5mm LGA包装。最近开始申请样品和量产。

特性概要：ADMV1013和ADMV1014

ADMV1013集成微波单侧带变频器

· RF输出频率 24 GHz至44 GHz

· IQ基带宽 DC至6 GHz

· LO频率(0 dBm驱动时) 5.4 GHz至10.25 GHz

· 边带抑制 32 dBc(典型值)

· 高输出IP3 23 dBm (28GHz)

· 转换增益 18 dB

· 电压可变增长范围 35 dB

· 载波泄漏 -20 dBm(典型值，28 GHz)

ADMV1014集成微波镜像抑制变频器

· RF输入频率 24 GHz至44 GHz

· IQ基带宽 DC至6 GHz

· LO频率(0 dBm驱动时) 5.4 GHz至10.25 GHz

· 镜像抑制 30 dBc(典型值)

· 输入IP3 0 dBm

· 级联噪声系数 5.5 dB

· 转换增益 17 dB

· 电压可变增长范围 19 dB

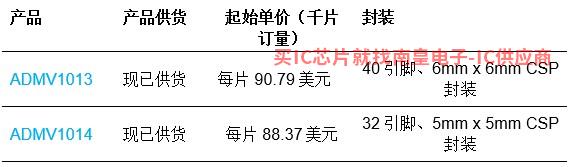

价格与供货
