ADCMP605的基本参数
- 制造厂商:AD/ADI(Analog Devices,亚德诺半导体)
- 产品类别:比较器
- 技术类目:高速比较器(传播延迟<100ns)
- 功能描述:轨到轨、2.5 V至5.5 V、单电源LVDS极快型比较器,采用6引脚SC70封装
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

ADCMP605的产品详情:

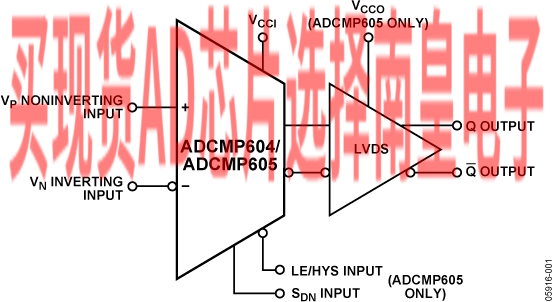

ADCMP604/ADCMP605均为极快型比较器,采用ADI公司的专有XFCB2工艺制造。这些比较器具有极其丰富多样的功能特性,并且易于使用,具体包括:输入范围从VEE 0.5 V至VCCI + 0.2 V,低噪声LVDS-兼容输出驱动器,以及带可调迟滞功能的TTL/CMOS锁存输入和/或关断输入。
两款器件的传播延迟均为1.5 ns,均方根(RMS)随机抖动(RJ)为1 ps。过驱与压摆率消散的典型值均小于50 ps。这些器件均提供灵活的电源方案:可采用2.5 V单正电源供电,输入信号范围为-0.5 V至+2.7 V;也可采用最高5.5 V正电源供电,输入信号范围为-0.5 V至+5.7 V。当采用独立的输入/输出电源、无顺序限制时,ADCMP605还支持宽输入信号范围,同时功耗大大降低。
LVDS-兼容输出级旨在驱动任何标准LVDS输入。比较器输入级提供鲁棒的较大输入过驱保护;当输入超过有效输入信号范围时,输出不会反相。通过独特的单引脚控制选项,还可提供高速锁存和可编程迟滞特性。

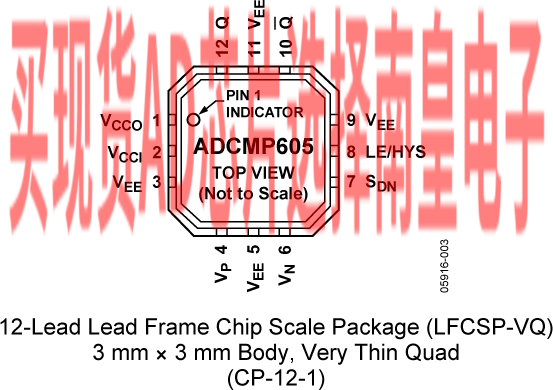

ADCMP604采用6引脚SC70封装;ADCMP605采用12引脚LFCSP封装。
应用
数据手册, Rev. A, 8/07
ADCMP605的优势和特点:
- 额定轨到轨电压VCCI:2.5 V至5.5 V
- 输入共模电压范围:−0.2 V至VCCI+ 0.2 V
- 低突波LVDS-兼容输出级
- 传播延迟:1.6 ns
- 功耗:37 mW (2.5 V)
- 关断引脚
- 单引脚控制实现可编程迟滞与锁存功能
- 电源抑制:>60 dB
- 工作温度:-40°C至+125°C
ADCMP605具体的完整产品型号参数及价格(美元):
ADCMP605BCPZ-R7,封装:12-Lead LFCSP (3mm x 3mm),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:2.62(1000+个)
ADCMP605BCPZ-WP,封装:12-Lead LFCSP (3mm x 3mm),包装形式及数量:托盘,50,工作温度:-40 to 125C,AD官网报价:3.34(100-499个);2.62(1000+个)

ADCMP605的评估套件:
EVAL-ADCMP605:ADCMP605 评估板
无ADCMP605的电路图解:


ADCMP605的评估套件:
