ADA4937-1 / ADA4937-2是低噪声、超低失真、高速差分放大器。非常适合驱动分辨率最高16位、DC至100 MHz的高性能ADC。可调输出共模电平使ADA4937-1/ADA4937-2能够与ADC的输入相匹配。内部共模反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

对于ADA4937-1 / ADA4937-2，利用由四个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。

ADA4937-1 / ADA4937-2采用ADI公司的专有硅-锗(SiGe)互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为2.2 nV/√Hz。低直流失调和出色的动态性能使得ADA4937-1/ADA4937-2特别适合各种数据采集与信号处理应用。

ADA4937-1 / ADA4937-2采用3 mm × 3 mm、16引脚无铅LFCSP封装（ADA4937-1，单通道）或4 mm × 4 mm、24引脚无铅LFCSP封装（ADA4937-2，双通道）。引脚排列经过优化，有助于PCB布局，并且使失真最小。ADA4937-1 / ADA4937-2的额定工作温度范围为-40℃至+105℃汽车应用温度范围，电源电压范围为3.3 V至5 V。

应用

• ADC驱动器
• 单端至差分转换器
• 中频和基带增益模块
• 差分缓冲器
• 线路驱动器

• 极低谐波失真(HD)
  • -112 dBc HD2 (10 MHz)
  • -84 dBc HD2 (70 MHz)
  • -77 dBc HD2 (100 MHz)
  • -102 dBc HD3 (10 MHz)
  • -91 dBc HD3 (70 MHz)
  • -84 dBc HD3 (100 MHz)
• 低输入电压噪声：2.2 nV/√Hz
• 高速
  • -3 dB带宽：1.9 GHz (G = 1)
  • 压摆率：6000 V/μs（25%至75%）
  • 快速过驱恢复：1 ns
• 失调电压：0.5 mV（典型值）
• 外部可调增益
• 差分转差分或单端转差分
• 操作
• 可调输出共模电压
• 单电源供电：3.3 V至5 V

ADA4937-2YCPZ-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：6.26（1000+个）

ADA4937-2YCPZ-RL，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：6.26（1000+个）

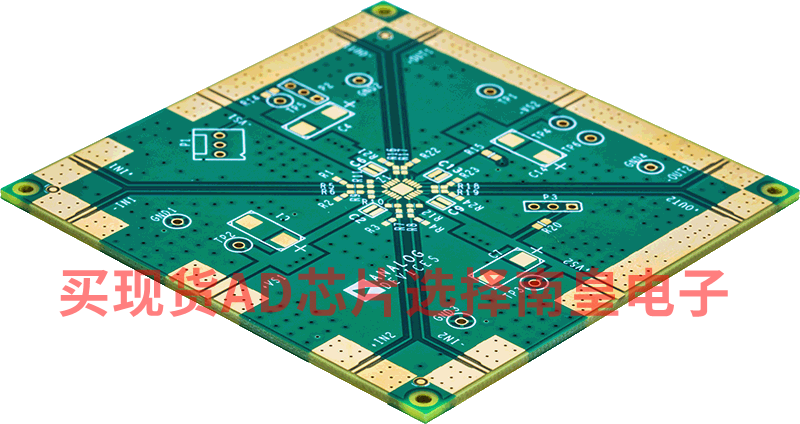

EVAL-FDA-2：双通道高速差分放大器评估板

EVAL-FDA-2CPZ-24旨在协助评估双通道高速差分放大器。 EVAL-FDA-2CPZ-24是裸板（即评估板上未焊接任何器件），用户可以快速完成各种差分放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 EVAL-FDA-2CPZ-24评估板支持ADI公司所有采用4 mm × 4 mm引脚架构芯片级封装(LFCSP)的双通道高速差分放大器。
