AD9554-1是一款低环路带宽时钟倍频器，可针对包括同步光纤网络(SONET/SDH)的许多系统提供抖动清除和同步功能。 AD9554-1产生的输出时钟可以与多达四路外部输入参考时钟同步。 DPLL可以降低与外部参考时钟相关的输入时间抖动或相位噪声。 借助数字控制环路和保持电路，即使所有参考输入都失效，AD9554-1也能持续产生低抖动输出时钟。

AD9554-1的工作温度范围为−40℃至+85℃工业温度范围。如需该器件的单DPLL版本，请参考AD9557或AD9559。

应用

• 网络同步，包括同步以太网和SDH至OTN映射/解映射
• 清除基准时钟抖动
• 最高达到OC-192的SONET/SDH时钟，包括FEC
• Stratum 3保持、抖动清除及相位瞬态控制
• 无线基站控制器
• 有线基础设施
• 数据通信
• 专业视频设备

• 在保持模式下稳定性支持GR-1244 Stratum 3
• 支持平稳的参考切换，几乎不会干扰输出相位
• 支持Telcordia GR-253抖动产生、转换和容差，适用于SONET/SDH至OC-192系统
• 支持ITU-T G.8262同步以太网从时钟
• 支持ITU-T G.823、G.824、G.825和G.8261
• 自动/手动保持和参考切换
• 自适应时钟可动态调整反馈分频器，用于OTN映射/解映射应用
• 四通道数字PLL架构，带四个基准输入电压（单端或差分）
• 4x4交叉点允许任意基准输入驱动任意PLL
• 输入参考频率范围：2 kHz至1000 MHz
• 参考验证和频率监控：2 ppm
• 可编程设置输入参考的切换优先级
• 20位可编程输入参考分频器
• 4路差分时钟输出，每个差分对均可配置为HCSL、LVDS兼容或LVPECL兼容
• 输出频率范围：430 kHz至941 MHz
• 数字PLL集成可编程18位整数和24位小数反馈分频器
• 可编程环路带宽：0.1 Hz至4 kHz

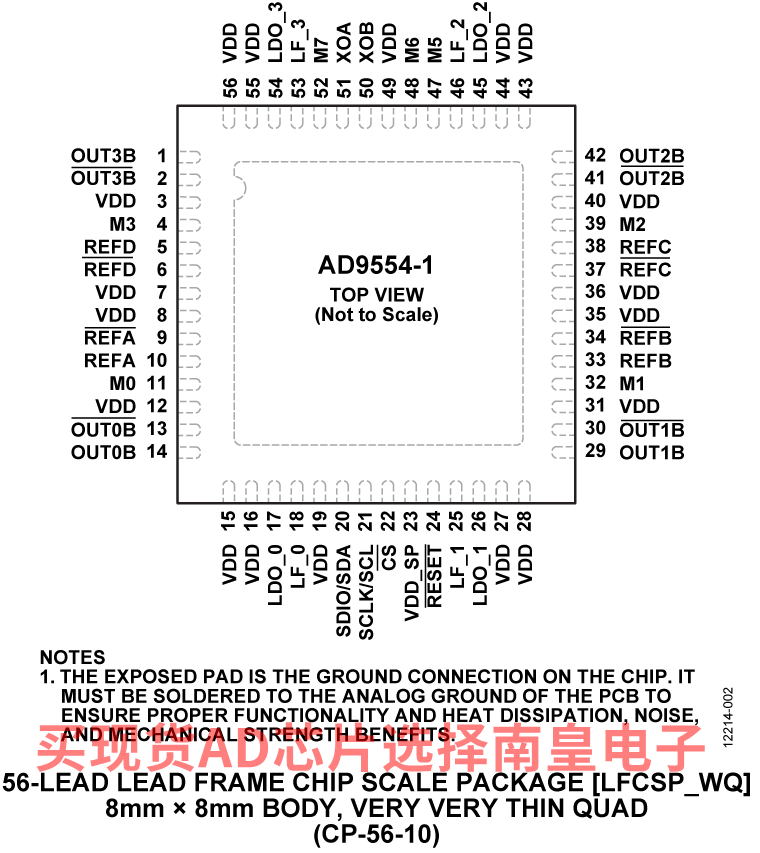

• 56引脚(8 mm x 8 mm) LFCSP封装

AD9554-1BCPZ，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：29.38（100-499个）；24.97（1000+个）

AD9554-1BCPZ-REEL7，封装：56-Lead LFCSP (8mm x 8mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：29.38（100-499个）；24.97（1000+个）

EVAL-AD9554-1：AD9554-1评估板

本页提供评估AD9554-1的评估板文档、软件和订购信息。
