LTC1273 / LTC1275 / LTC1276 是 300ksps、采样 12 位 A/D 转换器，它们仅从单 5V 或 ±5V 电源吸取 75mW 功率。这些易用型器件配有 600ns 采样及保持电路、精准基准和在内部修整的时钟。单极性和双极性转换模式提供了针对各种不同应用的灵活性。LTC1273 / LTC1275 / LTC1276 运用 LTBiCMOSTM 开关式电容器技术设计。

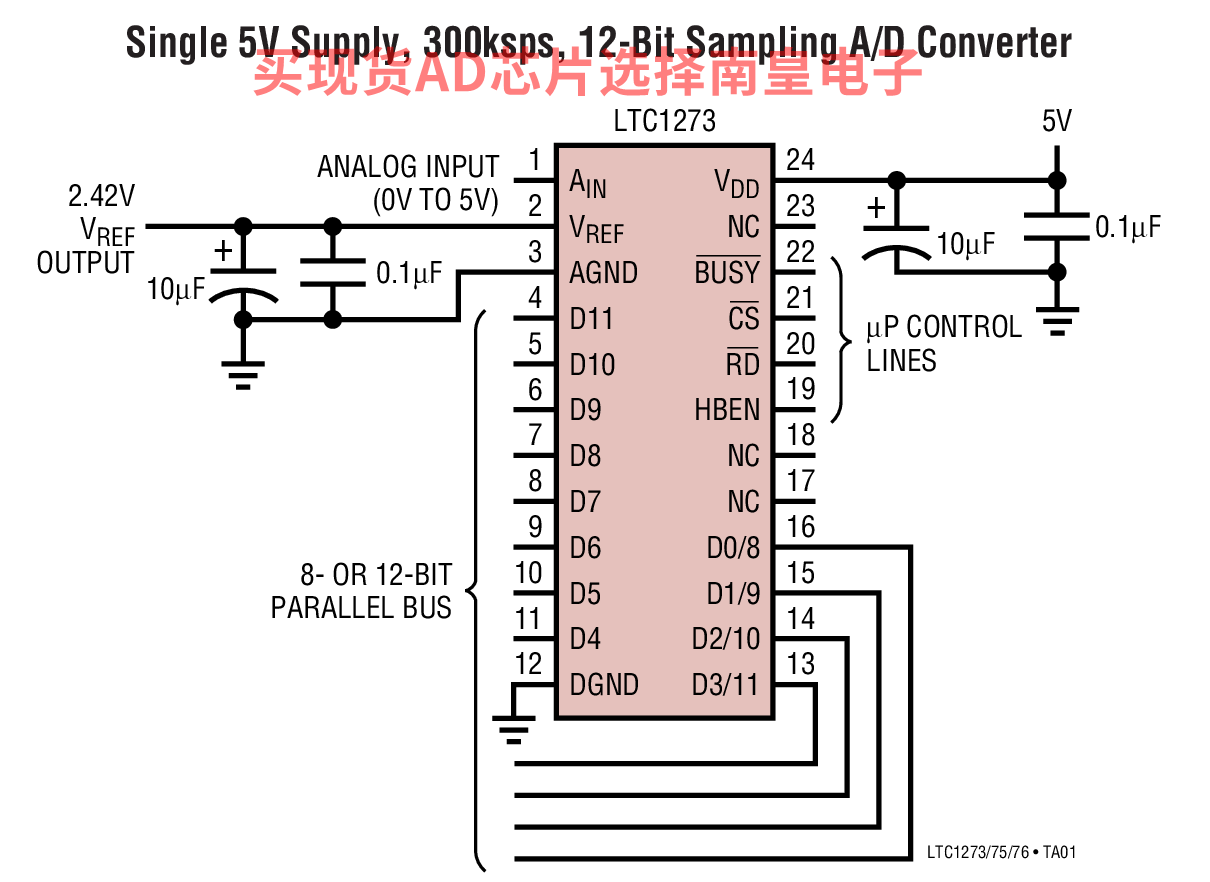

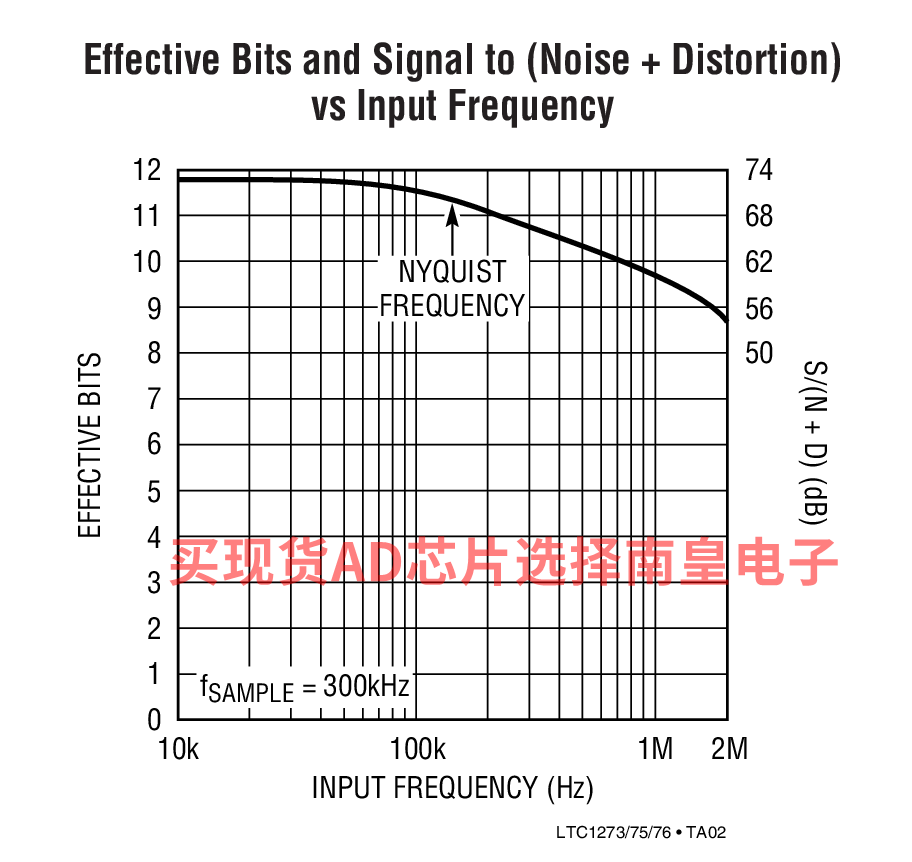

这些器件具有 25ppm/°C (最大值) 内部基准。LTC1273 采用单 5V 电源转换 0V 至 5V 单极性输入。LTC1275 / LTC1276 采用 ±5V 电源分别转换 ±2.5V 和 ±5V。最大 DC 规格包括 ±1/2LSB INL、±3/4LSB DNL 和 25ppm/°C 全标度漂移 (在整个温度范围内)。出色的 AC 性能包括 70dB S/(N + D) 和 77dB THD (在 150kHz 奈奎斯特输入频率)。

内部时钟针对 2.7μs 最大转换时间进行修整。该时钟自动地同步至每个采样命令，从而消除了同类竞争器件中常见的异步时钟噪声问题。这些器件的一个高速并行接口简化了至 FIFO、DSP 和微处理器的连接。

应用

• 高速数据采集
• 数字信号处理
• 多路复用数据采集系统
• 音频和电信处理
• 频谱分析

• 单电源 5V 或 ±5V 操作
• 300ksps 采样速率
• 75mW (典型值) 功耗
• 片内 25ppm/°C 基准
• 内部同步时钟；无需时钟
• 高阻抗模拟输入
• 70dB S/(N + D) 和 77dB THD (在奈奎斯特频率)
• ±1/2LSB INL 和 ±3/4LSB DNL 最大值 (A 级)
• 在所有引脚上提供了针对 ESD 的保护

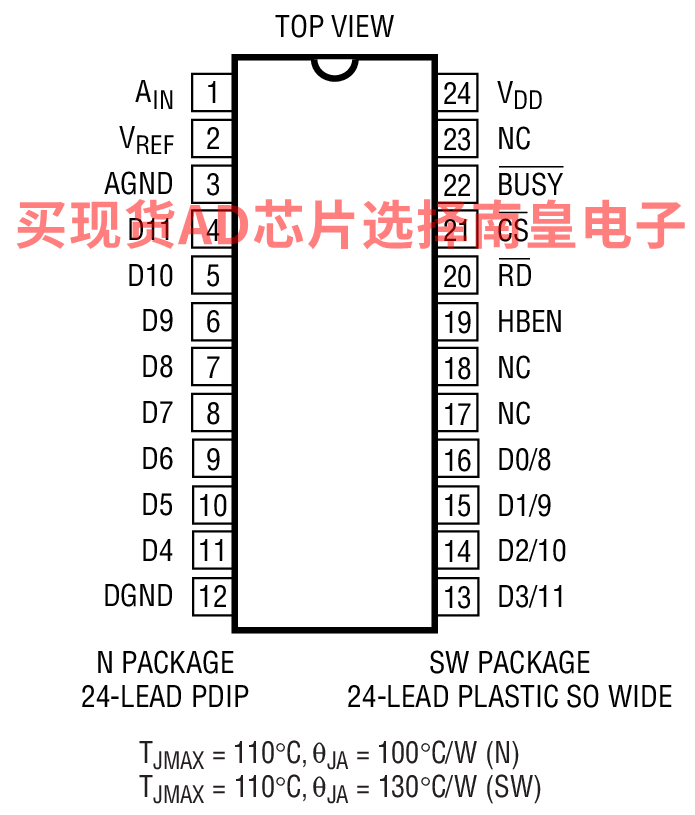

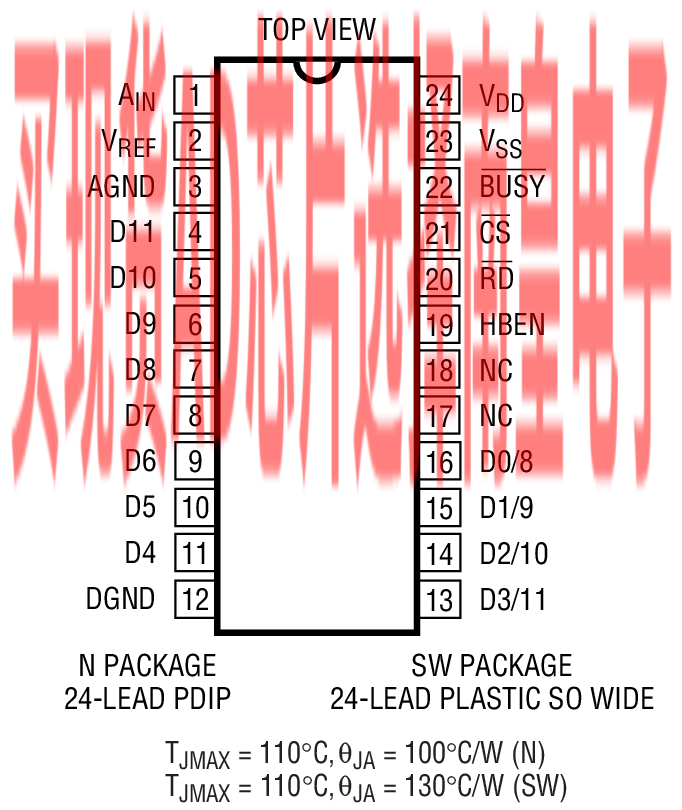

• 24 引脚窄体 PDIP 和 SW 封装
• 多种输入范围：
  • 0V 至 5V (LTC1273)
  • ±2.5V (LTC1275)
  • ±5V (LTC1276)

LTC1273ACN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：22.43（100-499个）；22.08（1000+个）

LTC1273ACSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：23.12（100-499个）；22.66（1000+个）

LTC1273ACSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：23.12（100-499个）；22.66（1000+个）

LTC1273BCN#PBF，封装：24-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：0 to 70C，AD官网报价：14.43（100-499个）；14.2（1000+个）

LTC1273BCSW#PBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：15.99（100-499个）；15.76（1000+个）

LTC1273BCSW#TRPBF，封装：24-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：15.99（100-499个）；15.76（1000+个）
