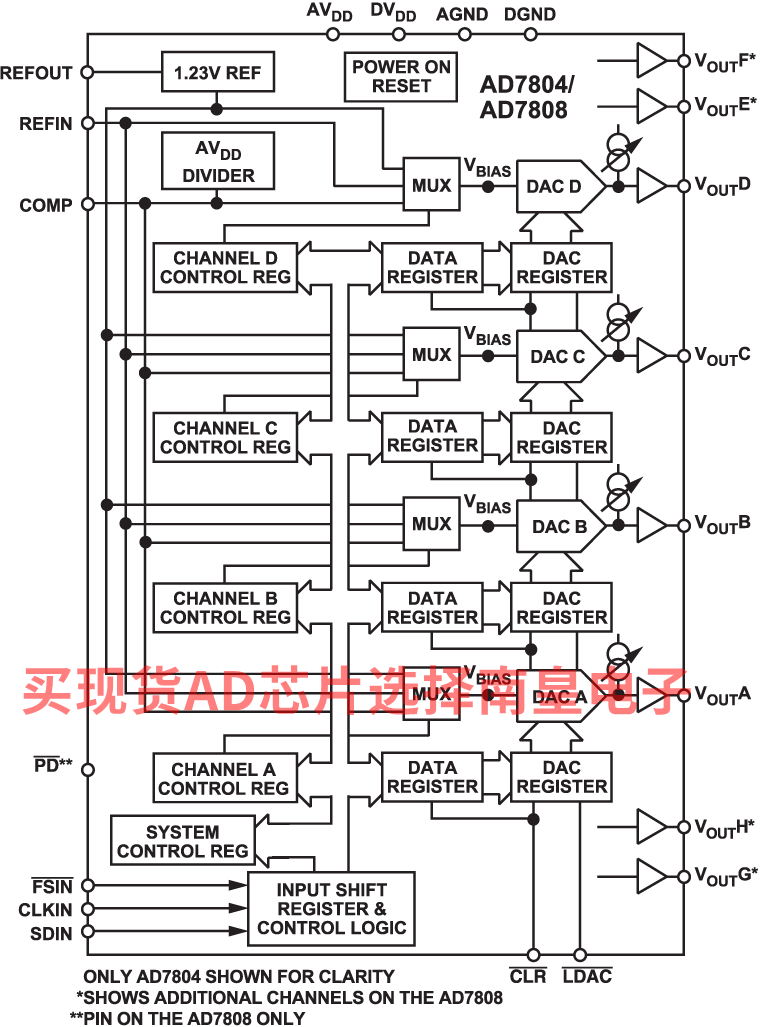

AD7804/AD7808分别是具有串行加载功能的四通道/八通道10位数模转换器 ；AD7805/AD7809分别是具有并行加载功能的四通道/八通道10位数模转换器 。这些器件均采用+3.3 V至+5 V (±10%)电源供电 ，内置一个片内基准电压源 。 上述DAC提供VBIAS±VSWING形式的输出信号， VSWING从VBIAS内部获得。片内控制寄存器包括一个系统控制寄存器和多个通道控制寄存器。系统控制寄存器可以控制封装中的所有DAC，通道控制寄存器则控制单个DAC。用一个片内子DAC，可以将各DAC的完整转移函数偏移VBIAS。所有DAC均配置双缓冲数据输入，因而利用异步LDAC输入可以同时更新所有模拟输出。

应用

光盘驱动器

仪表和通信系统

过程控制和电压设定点控制

调整电位计的替代产品

自动校准

数据手册，Rev. A，12/98

• 一个封装中集成四个10位DAC
• 提供串行和并行加载结构
  AD7804：四通道10位串行加载
  AD7805：四通道10位并行加载
  AD7808：八通道10位串行加载
  AD7809：八通道10位并行加载
• 工作电压：+3.3 V至+5 V
• 省电模式
• 上电复位

• 待机模式（全部DAC/个别DAC）
• 低功耗，全CMOS结构
• 10位分辨率
• 双缓冲DAC寄存器
• 双外部基准电压功能

AD7808BRZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：15.42（100-499个）；13.11（1000+个）

AD7808BRZ-REEL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：15.42（100-499个）；13.11（1000+个）
