LTC4305（采用电容缓冲的两通道、二线式总线多路复用器）-AD代理

LTC4305的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：串行总线缓冲器、扩展器和加速度计
技术类目：串行总线缓冲器、扩展器和加速度计
功能描述：采用电容缓冲的两通道、二线式总线多路复用器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4305的产品详情：

The LTC4305 is a 2-channel, 2-wire bus multiplexer with bus buffers to provide capacitive isolation between the upstream bus and downstream buses. Through software control, the LTC4305 connects the upstream 2-wire bus to any desired combination of downstream channels. Each channel can be pulled up to a supply voltage ranging from 2.2V to 5.5V, independent of the LTC4305 supply voltage. The downstream channels are also provided with an ALERT1-ALERT2 inputs for fault reporting. Programmable timeout circuitry disconnects the downstream buses if the bus is stuck low. When activated, rise time accelerators source currents into the 2-wire bus pins to reduce rise time. Driving the ENABLE pin low restores all features to their default states. Three address pins provide 27 distinct addresses. The LTC4305 is available in 16-lead (4mm × 5mm) DFN and SSOP packages.
应用

Nested Addressing
5V/3.3V Level Translator
Capacitance Buffer/Bus Extender

LTC4305的优势和特点：

1:2 2-Wire Multiplexer/Switch
Connect SDA and SCL Lines with 2-Wire Bus
Commands
Supply Independent Bidirectional Buffer for SDA
and SCL Lines Increases Fan-Out
Programmable Disconnect from Stuck Bus
Compatible with I2C and SMBus Standards
Rise Time Accelerator Circuitry
SMBus Compatible ALERT Response Protocol
Prevents SDA and SCL Corruption During Live Board
Insertion and Removal from Backplane
±10kV Human Body Model ESD Ruggedness

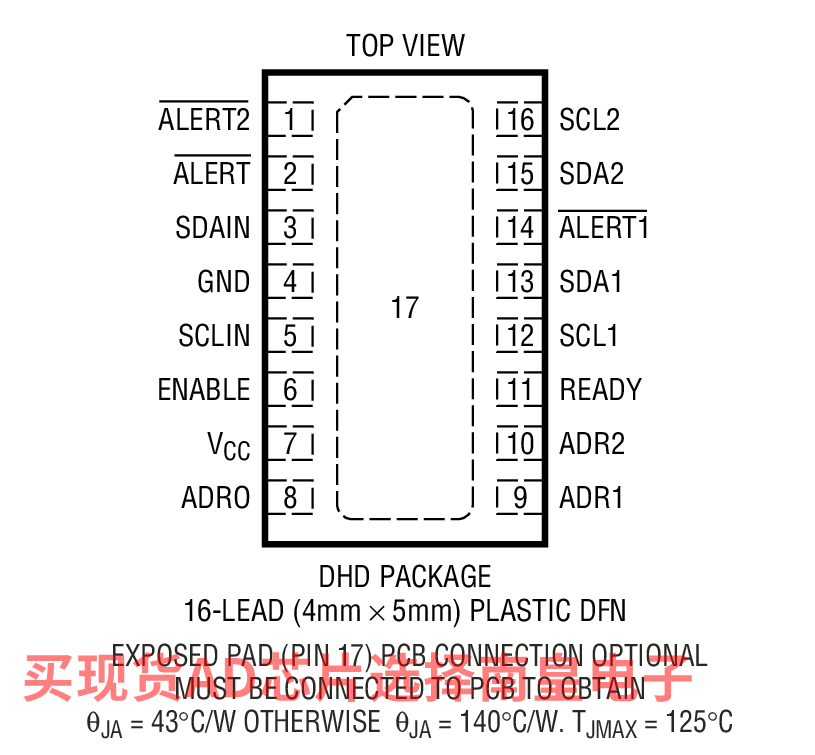

16-Lead (4mm × 5mm) DFN and SSOP Packages

LTC4305具体的完整产品型号参数及价格（美元）：

LTC4305CDHD#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：3.8（100-499个）；3.2（1000+个）

LTC4305CDHD#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.8（100-499个）；3.2（1000+个）

LTC4305CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.73（100-499个）；3.15（1000+个）

LTC4305CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.73（100-499个）；3.15（1000+个）

LTC4305IDHD#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：4.51（100-499个）；3.81（1000+个）

LTC4305IDHD#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.51（100-499个）；3.81（1000+个）

LTC4305IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：4.44（100-499个）；3.75（1000+个）

LTC4305IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.44（100-499个）；3.75（1000+个）

LTC4305的评估套件：

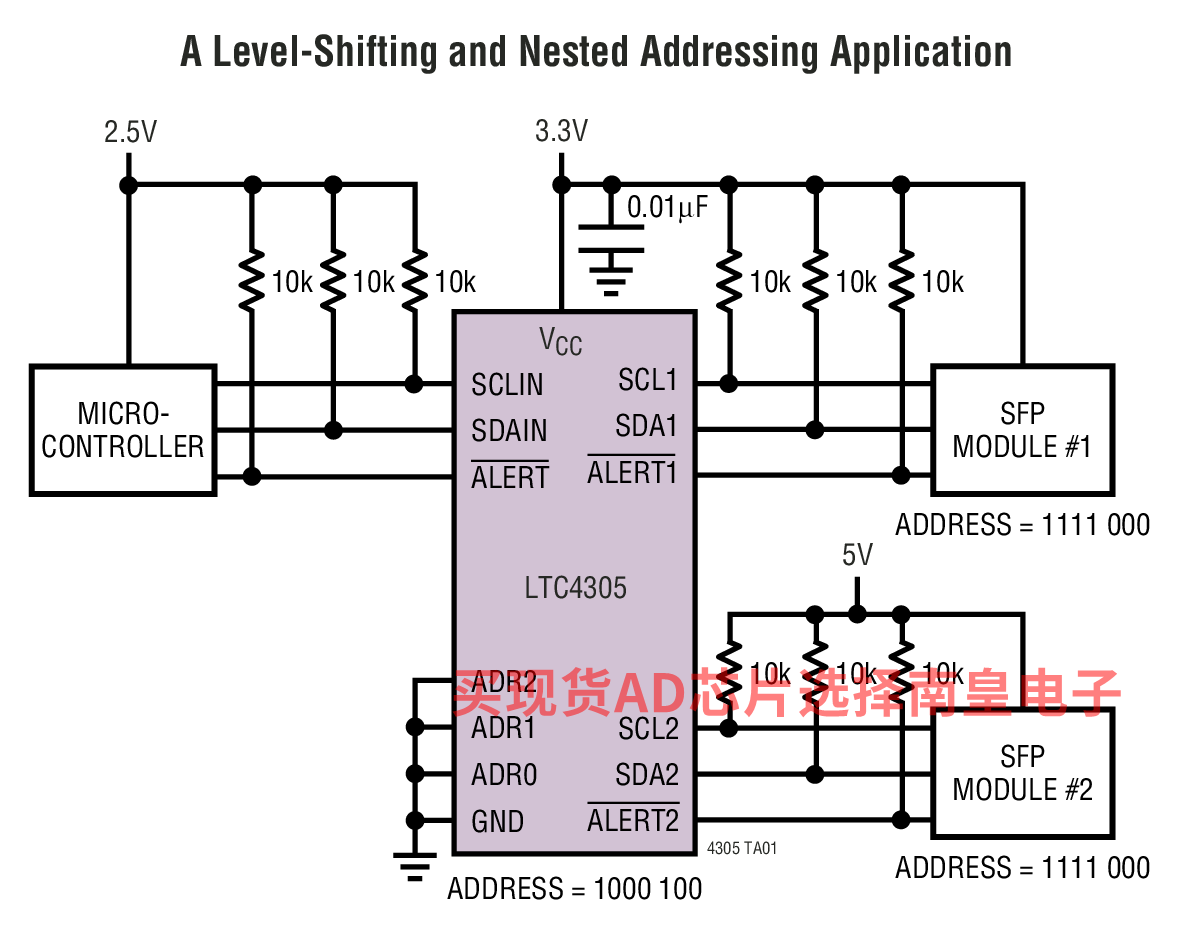

LTC4305的电路图解：

LTC4305的评估套件：
