AD5755-1 是一款四通道、电压和电流输出DAC，采用-26.4 V至+33V电源供电。片内动态电源控制功能基于为实现片内功耗最低而优化的 DC-DC 升压转换器，在电流模式下，可以在7.4 V至29.5 V范围内调节输出驱动器的电压，使封装功耗最小。各通道均有一个相应的CHART引脚，因此HART信号可以耦合到AD5755-1的电流输出端。

该器件采用多功能三线式串行接口，能够以最高30MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP和微控制器接口标准兼容。该接口还提供可选的CRC-8 分组差错校验功能，以及用于监控接口活动的看门狗定时器。

• 过程控制
• 执行器控制
• PLC
• HART网络连接

• 16位分辨率和单调性
• 用于热管理的动态电源控制
• 电流和电压输出引脚可连接到一个引脚
• 电流输出范围：0 mA至20 mA、4 mA至20 mA或0 mA至24 mA

  • 总非调整误差(TUE)：±0.05%（最大值）

• 电压输出范围（含20%超量程）：0 V至5 V、0 V至10 V、±5 V和±10 V

  • 总非调整误差(TUE)：±0.04%（最大值）
• 用户可编程偏置与增益
• 片内诊断
• 片内基准电压源（±10 ppm/°C，最大值）
• 温度范围：-40°C至+105°C

AD5755-1ACPZ，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：22.28（100-499个）；18.26（1000+个）

AD5755-1ACPZ-REEL7，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：22.28（100-499个）；18.26（1000+个）

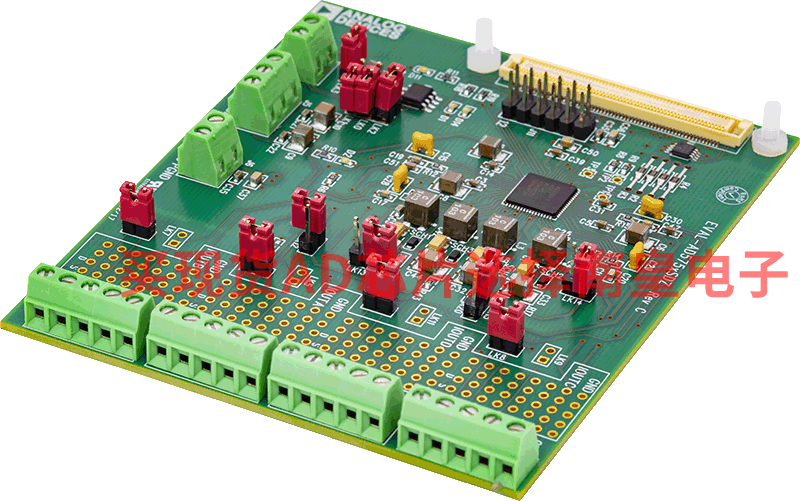

EVAL-AD5755-1：AD5755-1 评估板

这款针对AD5755-1的评估板含有SDP连接和软件，可通过SDP板控制AD5755-1。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
