AD5305的基本参数

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
产品类别：精密DAC
技术类目：多通道电压输出数模转换器
功能描述：2.5 V至5.5 V、500 A、双线式接口、四通道、电压输出8位DAC，采用10引脚MICROSOIC封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5305的产品详情：

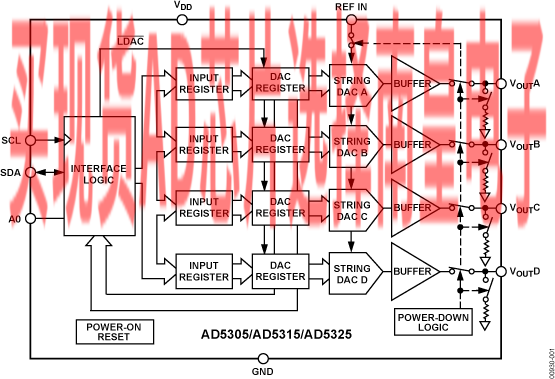

AD5305/AD5315/AD5325是4通道8/10/12位、缓冲电压输出DAC，提供10引脚microSOIC封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 A。这些器件内置片内输出放大器，能够实现轨到轨输出摆幅，压摆率为0.7 V/s。所用的双线式串行接口能够以最高400 kHz时钟速率工作。该接口在VDD <3.6 V时兼容SMBus。多个器件可以共用同一总线。

产品聚焦
- 提供10引脚MicroSOIC封装
- 低功耗，采用2.5 V至5.5 V单电源供电
- 3 V时功耗为1.5 mW，5 V时功耗为3 mW
- 轨到轨输出，压摆率为0.7 V/s
- 多个器件可以共用同一总线
- 串行接口，时钟速率最高达400 kHz

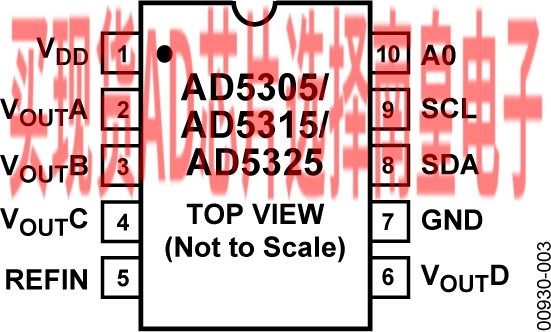

- 与AD5315 (10位)和AD5325 (12位)引脚兼容、软件兼容

I2C (Inter-IC) 是飞利浦半导体公司的商标。

AD5305的优势和特点：

AD5305: 4 buffered 8-bit DACs in 10-lead MSOP A version: ±1 LSB INL, B version: ±0.625 LSB INL
AD5315: 4 buffered 10-bit DACs in 10-lead MSOP A version: ±4 LSB INL, B version: ±2.5 LSB INL
AD5325: 4 buffered 12-bit DACs in 10-lead MSOP A version: ±16 LSB INL, B version: ±10 LSB INL
Low power operation: 500 μA @ 3 V, 600 μA @ 5 V
2-wire (I2C-compatible) serial interface
2.5 V to 5.5 V power supply
Power-down to 80 nA @ 3 V, 200 nA @ 5 V
Three power-down modes

Guaranteed monotonic by design over all codes
Double-buffered input logic
Output range: 0 V to VREF
Power-on reset to 0 V
Simultaneous update of outputs (LDAC function)
Software clear facility
Data readback facility
On-chip rail-to-rail output buffer amplifiers
Temperature range: −40°C to +105°C

AD5305具体的完整产品型号参数及价格（美元）：

AD5305ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：3.29（100-499个）；2.67（1000+个）

AD5305ARMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.29（100-499个）；2.67（1000+个）

AD5305BRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 105C，AD官网报价：5.11（100-499个）；4.15（1000+个）

AD5305BRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：5.11（100-499个）；4.15（1000+个）
