AD5247提供了128点调节应用的小型2 mm × 2.1 mm封装解决方案。该器件可以实现与机械电位计或可变电阻器一样的电子调节功能。可选4种不同的端到端电阻值(5 kΩ, 10 kΩ, 50 kΩ,100 kΩ) ,这些低温度系数器件是高精度、高稳定性可变电阻调节的理想选择。

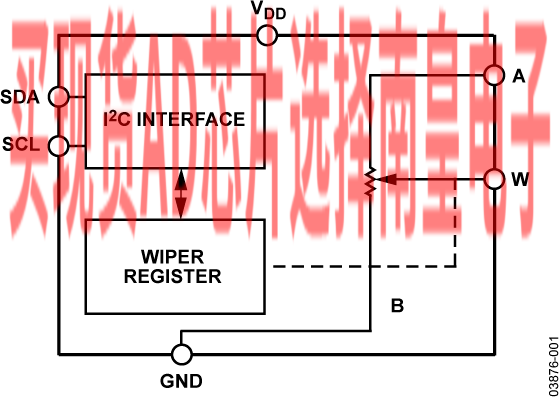

通过I2C兼容数字接口可以控制抽头设置，还可以回读当前抽头寄存器控制字。每个10 kΩ和100 kΩ的器件，都有3个硬件编码的从机地址，允许用户通过一条I2C总线访问三个器件(数据手册中表8列出全部的从机地址分配)。

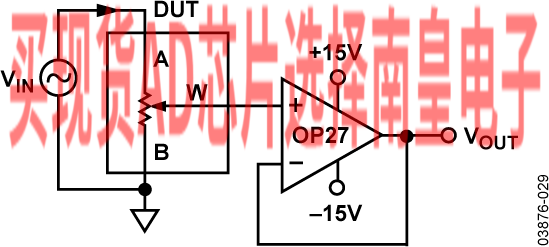

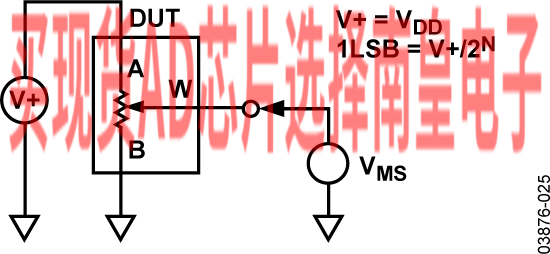

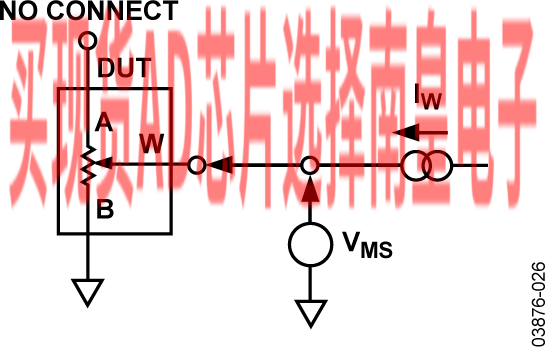

抽头与固定电阻器每个端点之间的电阻随着发送到电阻串数模转换器(RDAC)锁存的数字编码而呈线性变化。注意在本文件中，数字电位器、可变电阻器以及电阻串数模转换器可以互换使用。

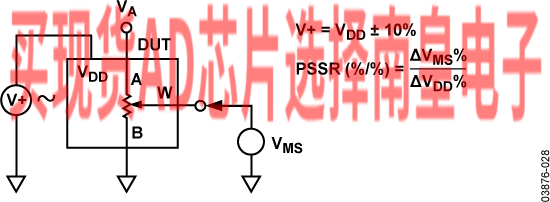

AD5247采用2.7 V～5.5 V电源供电，电流消耗3µA，因此可以用在采用电池供电的便携式应用中。

应用

数据表, Rev. B, 3/07

• 128点
• I2C兼容接口
• 上电预置为中间值
• 低功耗，IDD= 3µA（典型值）
• 单电源供电：2.7 V～5.5 V
• 可以得到评估板

• 完全读写Wiper寄存器
• 工作温度范围宽: –40°C～+125°C
• 温度系数低: 45 ppm/°C
• 端到端阻抗: 5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ

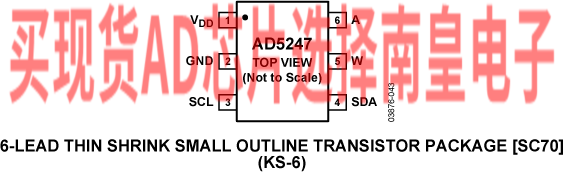

• 超小型SC70-6 (2 mm × 2.1 mm)封装
• 采用无铅封装

AD5247BKSZ10-1RL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.51（1000+个）

AD5247BKSZ10-2RL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.51（1000+个）

AD5247BKSZ10-RL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.51（1000+个）

AD5247BKSZ100-1RL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.51（1000+个）

AD5247BKSZ100-RL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.51（1000+个）

AD5247BKSZ5-RL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.51（1000+个）

AD5247BKSZ50-RL7，封装：6-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.51（1000+个）

EVAL-AD5247：AD5247 评估板

AD5247支持2.7 V至5.5 V单电源供电，适合具有出色的低温度系数性能的电池供电应用及许多其它应用。

此外，AD5247采用多功能I2C串行接口，可在快速模式下工作，速率最高可达400 kHz。

EVAL-AD5247DBZ和EVAL-MB-LV-SDZ可在单电源模式下工作，从USB内部电源供电。

可在AD5247数据手册中找到AD5247部件的完整技术规格。
