LTC3630AIDHC#PBF（报价、图片、封装、技术参数及文档）

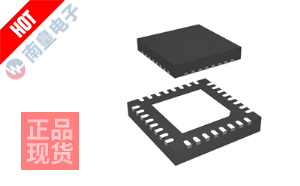

产品参考图片

LTC3630AIDHC#PBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器，封装:16-DFN（5x3）
技术参数：IC REG BUCK ADJ 500MA 16DFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LTC3630AIDHC#PBF 技术参数详情：

LTC3630AIDHC#PBF是一款由Analog Devices（ADI）设计生产的高性能、高输入电压同步降压开关稳压器。其核心架构基于一个高效率的同步整流降压拓扑，集成了主开关管和同步整流开关管，这不仅显著减少了外部元件数量，简化了电路设计，更重要的是提升了整体转换效率。该器件内部集成了精密的基准电压源、误差放大器、振荡器以及驱动和保护电路，构成了一个完整的电源管理解决方案。其控制环路经过优化，能够在宽输入电压和负载范围内保持稳定的工作状态，确保输出电压的精确性和快速瞬态响应。

该芯片的功能特点十分突出。首先，它拥有高达76V的宽输入电压范围，最低输入电压为4V，这使得它能够直接处理来自工业总线、汽车电池或电信电源等常见的高压电源，而无需复杂的前级预稳压电路。其次，其输出电流能力为500mA，足以驱动微控制器、传感器、模拟前端等多种负载。输出电压可通过单个外部电阻在0.8V至接近输入电压的范围内进行灵活编程，提供了极大的设计自由度。此外，器件集成了同步整流功能，在重载和轻载条件下都能实现高效率，有效降低了功耗和热耗散。其工作温度范围覆盖-40°C至125°C的结温，确保了在严苛工业与汽车环境下的可靠运行。

在接口与参数方面，LTC3630AIDHC#PBF采用紧凑的16引脚DFN表面贴装封装，节省了宝贵的PCB空间。它支持正输出或负输出配置，增加了应用的灵活性。其开关频率由内部设定，无需外部频率设定元件，进一步简化了设计。保护功能全面，包括过流保护、热关断等，增强了系统的鲁棒性。对于需要稳定、可靠高压电源转换的设计师而言，通过专业的ADI芯片代理获取此器件，是确保供应链稳定和获得技术支持的重要途径。

基于其卓越的性能参数，LTC3630AIDHC#PBF非常适合多种应用场景。在工业自动化领域，它可以为PLC模块、现场总线收发器和隔离式接口提供稳定的低压电源。在汽车电子中，它能耐受冷启动和负载突降等电压瞬变，为信息娱乐系统、高级驾驶辅助系统（ADAS）传感器供电。此外，在电信基础设施、分布式电源系统以及电池供电设备中，其高效率和高输入电压能力使其成为构建紧凑、高效电源网络的理想选择。
