LT8698SEV-1#WPBF（报价、图片、封装、技术参数及文档）

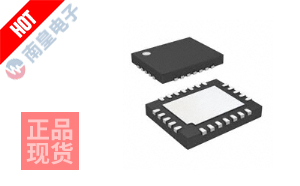

产品参考图片

LT8698SEV-1#WPBF

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：集成电路（IC） > 电源管理（PMIC） > 特殊用途稳压器，封装:32-LQFN（6x4）
技术参数：5V/ 3A, USB CHARGER WITH CABLE C
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

LT8698SEV-1#WPBF 技术参数详情：

LT8698SEV-1#WPBF是一款由亚德诺半导体（ADI）设计的高性能、高可靠性同步降压开关稳压器。该器件采用先进的单片式架构，集成了高效率的功率MOSFET、精密的基准电压源以及完整的控制逻辑电路，旨在为严苛的汽车电子和工业应用提供稳定、高效的电源解决方案。其核心设计基于一个恒定频率、电流模式的控制拓扑，能够在宽输入电压范围内实现快速瞬态响应和优异的负载调节性能。

该芯片具备多项关键功能特性，以满足现代电子系统对电源管理的严格要求。其宽输入电压范围（6V至42V）使其能够直接处理汽车电池电压的剧烈波动，包括应对冷启动和负载突降等极端工况。器件提供一路可精确调节的输出，支持多种输出电压配置，并能够持续提供高达3A的输出电流，为后级负载提供充足的功率。其内部集成了完善的保护功能，如过流保护、过温保护和输入欠压锁定，确保了系统在各种异常条件下的安全运行。对于需要稳定电源供应的应用，通过ADI中国代理可以获得全面的技术支持与供应链服务。

在接口与参数方面，LT8698SEV-1#WPBF采用紧凑的32引脚TFQFN表面贴装封装，优化了PCB空间利用率并提升了散热性能。其工作结温范围覆盖-40°C至125°C，完全符合AEC-Q100汽车级标准，确保了在极端环境温度下的长期可靠性。该稳压器支持高频开关操作，有助于减小外部电感和电容的尺寸，从而优化整体解决方案的占板面积和成本。其多重输出电压能力通过外部电阻分压器灵活设定，为不同的USB充电协议或系统电压轨提供了设计便利。

该器件的典型应用场景集中于需要高可靠性和高效率的领域。它非常适合用作汽车信息娱乐系统、高级驾驶辅助系统（ADAS）模块、车载网关以及USB充电端口的前置稳压电源。此外，在工业自动化设备、通信基站和便携式仪器中，其宽输入范围和强大的输出能力也能为核心处理器、FPGA或各类接口电路提供洁净、稳定的电源。其“有源”的产品状态和“托盘”包装形式也表明了其适用于大规模、自动化的生产线。
