HMC342-SX（报价、图片、封装、技术参数及文档）

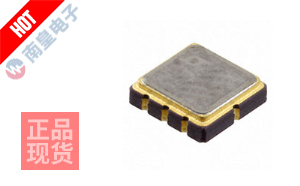

产品参考图片

HMC342-SX

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：射频和无线 > 射频放大器，封装:模具
技术参数：IC RF AMP GPS 13GHZ-25GHZ DIE
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

HMC342-SX 技术参数详情：

HMC342-SX是一款由Analog Devices（ADI）设计生产的宽带通用射频放大器芯片，采用裸片（Die）形式封装，专为工作在13GHz至25GHz毫米波频段的高性能射频系统而优化。该器件基于成熟的GaAs pHEMT工艺技术构建，其核心架构旨在实现从Ku波段到Ka波段的平坦增益响应与出色的线性度，内部集成了匹配网络以简化外部电路设计，确保在宽频带内实现稳定的50欧姆输入输出阻抗。

在功能特性方面，该放大器在18GHz至22GHz的典型测试频段内，能够提供高达20dB的增益，同时保持优异的噪声性能，其噪声系数典型值仅为3.5dB，这对于接收链路前端的设计至关重要，有助于提升整个系统的灵敏度。其输出1dB压缩点（P1dB）为8dBm，提供了良好的线性动态范围，能够处理一定功率水平的信号而避免过早进入压缩区，保证了信号传输的保真度。芯片采用单电源供电，工作电压为3V，典型静态电流消耗为43mA，实现了性能与功耗的良好平衡，非常适合对功耗敏感的平台应用。

在接口与电气参数层面，HMC342-SX作为表面贴装型裸片，需要用户进行精密的芯片贴装和键合线互联，这为系统集成提供了高度的灵活性，允许设计工程师根据具体的封装形式和散热需求进行定制化布局。其工作频率覆盖13GHz至25GHz，属于射频放大器中的通用型，意味着它能够适配多种调制制式和信号带宽的应用需求。稳定的增益曲线、较低的噪声系数以及紧凑的裸片形式，共同构成了其在毫米波频段的核心竞争力。

该芯片典型的应用场景包括点对点无线通信回传链路、微波雷达传感器、卫星通信终端以及测试测量设备中的增益模块。在5G毫米波基础设施、航空航天电子以及高端科研仪器中，都能找到其用武之地。对于需要可靠供应链和原厂技术支持的项目，通过正规的ADI授权代理进行采购，是确保获得正品芯片、完整数据手册以及应用设计支持的重要途径。
