HMC321LP4E（报价、图片、封装、技术参数及文档）

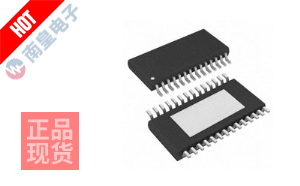

产品参考图片

HMC321LP4E

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：射频和无线 > 射频开关，封装:24-QFN（4x4）
技术参数：IC RF SWITCH SP8T 8GHZ 24QFN
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

HMC321LP4E 技术参数详情：

HMC321LP4E是亚德诺半导体（Analog Devices）推出的一款高性能吸收式单刀八掷（SP8T）射频开关芯片。该器件采用先进的GaAs pHEMT工艺制造，其核心架构设计旨在实现从直流到8GHz的极宽频率范围内稳定、低损耗的信号路径切换。内部集成了精密的控制逻辑与驱动电路，确保各通道间具备高度一致的射频性能，同时其吸收式拓扑结构能有效改善端口匹配，在未选通状态下将反射能量耗散，从而提升系统在复杂多通道环境下的整体稳定性。

该芯片的功能特点十分突出，其工作频率覆盖0Hz至8GHz，在8GHz测试频率下，典型插入损耗仅为2.7dB，通道隔离度高达25dB，这为高频多路复用系统提供了清晰的信号分离能力。其线性度表现优异，1dB压缩点（P1dB）为23dBm，三阶交调截点（IIP3）达到40dBm，使其能够处理较高功率的射频信号而引入的失真极小。芯片支持50欧姆和75欧姆两种标准阻抗系统，供电电压为单5V，兼容常见的逻辑电平控制，采用紧凑的24引脚VFQFN封装，工作温度范围覆盖工业级的-40°C至85°C，具备良好的环境适应性。对于需要可靠供应链与技术支持的用户，可以通过正规的ADI一级代理商进行采购咨询与获取相关设计资源。

在接口与参数方面，HMC321LP4E提供了简洁的数字控制接口，通过少量TTL/CMOS兼容的控制引脚即可实现八个射频通道的快速选通。其优异的插损、隔离度以及高线性度参数，使其在要求苛刻的射频前端设计中成为关键元件。尽管该产品目前已处于停产状态，但其成熟的设计和经过验证的性能指标，使其在诸多现有系统和备件供应中仍具有重要参考价值。

该器件的典型应用场景广泛，尤其适用于需要高频、多通道信号路由的场合。例如，在无线通信基础设施中，可用于基站收发信机的天线切换与测试端口选择；在自动化测试设备（ATE）中，作为多仪器、多被测设备之间的核心射频矩阵开关；此外，在卫星通信、微波雷达以及宽带数据采集系统中，也能发挥其宽频带、高隔离的优势，实现灵活的信号路径管理与分配。
