DC1345A（报价、图片、封装、技术参数及文档）

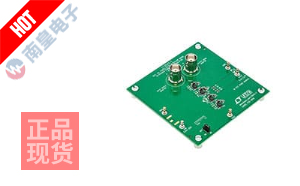

产品参考图片

DC1345A

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板，封装:
技术参数：EVAL BOARD FOR LTC3879
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

DC1345A 技术参数详情：

DC1345A是一款用于评估LTC3879EMSE控制器性能的完整演示板。该评估板隶属于ADI（Analog Devices）的DC-DC与AC-DC开关电源（SMPS）评估板系列，旨在为工程师提供一个经过验证、可直接测试和集成的硬件平台，以加速基于LTC3879的高性能降压转换器设计。

其核心围绕LTC3879EMSE这款高性能同步降压控制器构建。该控制器采用恒定频率、电流模式架构，提供了卓越的瞬态响应和环路稳定性。演示板的设计完全遵循了控制器数据手册中的推荐布局和元件选型，确保了功率级和信号完整性达到最佳状态，从而将芯片的理论性能在实体硬件上完整呈现。用户可以通过此板直接观测到芯片在真实工作条件下的电气行为，包括开关波形、效率曲线和热性能。

在功能实现上，该板展示了宽范围电压输入（4.5V至34V）和高精度、大电流输出（1.2V/12A）的能力。其非隔离的降压拓扑结构，在300kHz的固定开关频率下工作，实现了功率密度与转换效率的良好平衡。板载的功率MOSFET、电感及输入输出电容均经过优化选择，以支持高达12A的连续输出电流，同时保持输出电压的稳定与低纹波。对于需要可靠元器件供应和技术支持的客户，可以通过官方授权的ADI代理获取此评估板及相关设计资源。

在接口与关键参数方面，该评估板提供了清晰的测试点和端子。输入电压通过接线端子接入，宽达4.5V至34V的范围使其能够适配多种常见的直流总线，如12V、24V工业系统或电池供电应用。输出电压被预设为1.2V，这是为低电压、高性能数字内核（如FPGA、ASIC、微处理器）供电的典型电压。高达12A的输出电流能力证明了其驱动高负载的潜力。板上完全填充了所有必要元件，用户无需额外焊接即可上电评估，极大简化了评估流程。

基于其性能特点，DC1345A评估板主要面向需要开发高效、紧凑型降压电源解决方案的应用场景。它非常适用于通信基础设施、工业自动化设备、测试与测量仪器以及高性能计算领域，为这些应用中的核心数字芯片或分布式电源架构提供可靠的评估和设计参考。工程师可以利用该板快速验证电源设计，并以此为基础进行定制化修改，从而缩短产品上市时间。
