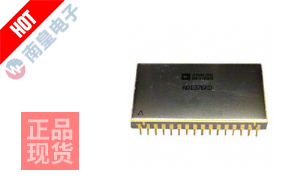

产品参考图片

ADUM4152BRIZ-RL

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：隔离器 > 数字隔离器，封装:20-SOIC-IC
技术参数：DGTL ISOLTR 5KV 7CH SPI 20-SOIC
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

ADUM4152BRIZ-RL 技术参数详情：

ADUM4152BRIZ-RL是亚德诺半导体（ADI）推出的一款基于其成熟iCoupler磁隔离技术的数字隔离器。该器件采用先进的芯片级变压器实现信号传输，其核心架构在单芯片上集成了多个隔离通道，摒弃了传统光耦所需的光电转换环节，从而在性能、可靠性和集成度上实现了显著提升。这种磁耦合技术不仅确保了信号的高保真度传输，其固有的抗老化、抗温度漂移特性也为长期稳定运行提供了保障。

该器件专为串行外设接口（SPI）通信的隔离需求而优化设计，提供了7个单向隔离通道，其输入-输出侧配置为4/3，能够完美适配典型的SPI总线（包含SCLK、MOSI、MISO及多个片选信号CS）的完整隔离方案。高达5000Vrms的隔离电压与最低25kV/s的共模瞬变抗扰度（CMTI）是其关键特性，这使其能够在存在极高电压差和剧烈电气噪声的恶劣工业环境中，为低压控制侧与高压功率侧之间构建一道坚固可靠的屏障，防止危险的电位差和噪声干扰损坏敏感电路或导致数据错误。

在电气性能方面，ADUM4152BRIZ-RL支持宽范围供电电压（3V至5.5V），便于与多种逻辑电平的微控制器或数字信号处理器接口。其数据传输速率最高可达34Mbps，同时保持了极低的信号延迟与失真，典型传播延迟最大值仅为14ns，脉宽失真最大为2ns，上升/下降时间典型值为2.5ns。这些优异的时序特性确保了高速SPI通信的完整性与实时性，对于需要快速数据交换和精确控制的系统至关重要。器件采用20引脚SOIC宽体封装，满足表面贴装工艺要求，并支持-40°C至125°C的扩展工业温度范围，确保了其在严苛环境下的适用性。对于需要批量采购或技术支持的客户，可以通过授权的ADI代理获取完整的供应链服务与本地化支持。

基于其高性能与高可靠性，ADUM4152BRIZ-RL非常适合应用于工业自动化、电机驱动、太阳能逆变器、不间断电源（UPS）以及隔离式数据采集系统等领域。在这些场景中，它主要用于隔离微处理器与功率器件（如IGBT、SiC MOSFET）的驱动电路、隔离传感器接口，或为通信总线提供安全隔离，有效保护人员与设备安全，同时提升系统整体的抗干扰能力和长期稳定性。
