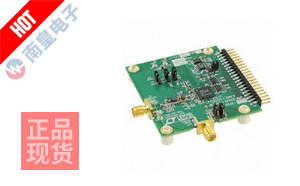

产品参考图片

ADA4938-2ACP-EBZ

制造厂商：AD/ADI（Analog Devices，亚德诺半导体）
类别封装：开发板，套件，编程器 > 评估板 > 运算放大器评估板，封装:
技术参数：EVAL BOARD FOR ADA4938
（丰富的AD公司产品，AD芯片采购平台）
（提供当日发货、严格的质量标准，满足您的目标价格）

点击下图下载技术文档

ADA4938-2ACP-EBZ 技术参数详情：

ADA4938-2ACP-EBZ是亚德诺半导体（Analog Devices）推出的一款专用于评估ADA4938差分放大器性能的评估板。该板卡采用裸板（未填充）设计，为用户提供了一个灵活、开放的硬件平台，便于工程师在实际应用电路中对ADA4938芯片的关键性能进行原型验证和深度测试。

该评估板的核心是ADA4938双通道、超低失真、高速差分放大器。其架构针对高速差分信号处理进行了优化，内部集成了两个高性能的放大器通道，每个通道均具备全差分输入和输出能力。这种设计使其能够有效抑制共模噪声，并直接驱动高精度的模数转换器（ADC），简化了信号链设计。板载布局和走线经过精心设计，以最大限度地减少寄生效应，确保评估时能够真实反映芯片在高速、高精度应用环境下的信号完整性。

在功能上，此评估板允许用户灵活配置ADA4938的供电、增益、反馈网络及输入输出匹配。用户可以通过焊接外部元件来构建所需的电路拓扑，从而全面评估放大器的差分增益、共模抑制比（CMRR）、建立时间以及在全差分模式下的动态性能。尽管作为评估平台，其板载主芯片ADA4938本身以其极低的谐波失真和噪声在业界著称，非常适合要求严苛的通信、仪器仪表和医疗成像系统。对于关键项目的元器件采购，建议通过官方ADI授权代理渠道获取技术支持和正品保障。

在接口与参数方面，该板为双通道配置，支持差分输入与差分输出。用户需要根据ADA4938数据手册的建议，自行配置并焊接电阻、电容等无源元件来设定工作电压（单电源或双电源）、带宽和增益。这种“未填充”的设计赋予了工程师极大的自由度，可以针对不同的目标应用（如中频采样接收机、高速数据采集系统、差分线路驱动等）搭建最匹配的测试电路，从而获得第一手的性能数据，为最终的产品设计提供可靠的依据。

其典型的应用场景集中在需要高质量差分信号放大的领域。例如，在无线基站接收机中，用于放大和缓冲混频器与ADC之间的中频信号；在高速数据采集卡中，作为ADC的前端驱动，提升系统的信噪比和动态范围；此外，也适用于专业视频设备、超声成像前端以及其他任何需要将单端信号转换为高质量差分信号，或对现有差分信号进行低失真放大的场合。通过此评估板进行前期验证，可以显著降低系统设计风险，优化整体性能。
